笔者DIY的电子管放大器大多是双“单声道”设计，EL7536IYZ-T7使用两个电源变压器，制作比较复杂，成本略高。威廉逊放大器虽然保真度指标高，但不如超线性功放的功率大，两种DIY机型换着用，比较麻烦，也是个小的缺憾。因而有人提出，能否在保证机器质量、取材容易、简单易制的前提下，尽量降低成本，并建议最好一部机器能够具备三极管接法和超线性两种玩法—一“鱼与熊掌兼得”。朋友们的建议很有道理，毕竟对大多数人来讲，家里用不着两台电子管机器。如此，首先要确定一款简洁优良的电路，还要尽量使用物美价廉的国产电子管。为此，笔者翻阅了本刊历年介绍的一些有关文章，参考了一些经典机型的电路和二十世纪六七十年代的国产电子管扩音机使用电子管的情况，DIY了一台电子管功率放大器，通过试听，效果很好，在此推荐给读者。


    考虑再三，确定的电路用一只高“双三极管做左右声道的前级放大，用中“双三极管做长尾式倒相。高ll双三极管有6SL7、6N9P、12AX7、6N4、6N2以及前苏联6H1和欧洲ECC83等同类型的管子。高“管音质清晰，温和醇厚，最具胆色，是前级常用的管子，被不少顶级名机采用。用中¨双三极管做长尾式倒相，频响宽，稳定性好，基本不周调整，也继电器来切换三极管接法和超线性接法，以满足不同的听音需求。所用的电子注管（束射四五极功率管），比较普遍的是EL34、6CA7，功率更大一些的是KT88、6550等，功率更小的有6P3P、6L6G等。本电路使用国产管EL34，当然也可以使用Kl-88或6P3P等功率管。这样，3只双三极管即可完成放大和倒相任务，再用4只束射四五极管完成两路推挽功率放大。这样的电子管功放成品机很多，各种电子刊物上也经常介绍。

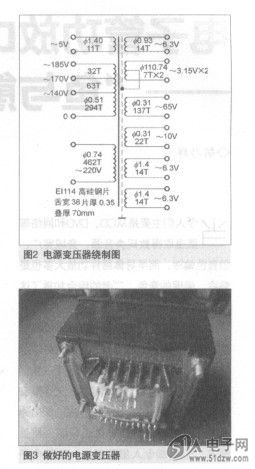

    整流电路颇费思量。现在许多成品机器或电路为节约成本，直接用半导体整流器件整流，不加任何延时保护措施，在冷灯丝情况下开机同时加上高压乙电。况且，三百几十伏交流高压在加电整流的几秒钟内，直流电压超过500V，然后再慢慢降至设计值，难免对电子管寿命造成影响，而且心理上也感觉别扭。整流电子管如523P等，工作时加热阴极后才有高压，对其他管子有延时加电保护作用，不易发生加速管子衰老或阴极中毒等问题，是专为电子管放大器配套的。为加强滤波效果并延缓管子的更新费用，没有用延时加电保护电路，而是在硅二极管整流基础上，增加了一只523P电子管整流。机器上多了一只大型整流电子管，显得更为传统和美观，丽且很多人都认为电子管整流效果更佳，胆味更加浓郁。从降低线材成本考虑，高压乙电采用了全波倍压整流电路，漆包线用量是传统全波整流的1/4，桥式整流的1/2，而且电源变压器更加容易制作。电路基本确定后，通过装机试听试用，最终确定的电路图见图1。电源变压器的绕制数据见图2．做好的电源牛见图3。
