三态与非门电路（简称三态门）的逻辑符号如图6.3.8(a)、(b)所示。
    普通逻辑门电路只有o和1两种状态，三态门除有这两种逻辑状态外，D1001UK还有一个高阻状态，称为第三态。它与普通与非门电路的不同之处就是多了一个控制端（又称使能端）EN，三态门的工作状态受EN控制。
    对于图6.3.8(a)来说，当使能端为1（高电平）时，三态门处于工作状态（此时称为高电平使能有效态），其逻辑功能与普通与非门相同，当使能端为o（低电平）时，不管输入端A、B状态如何，这时若从输出端I一看进去，电路处于高阻态（相当断开），可认为此时电路的全部功能被禁止，故又称禁止态。


    图6.3.8(b)的使能控制正好与图(a)相反，称使能端为低电平有效态，其表示变为EN。当使能端为o时，三态门处于工作状态，实现与非门逻辑功能；当使能端为1时，处于高阻态（禁止态）。使用时要注意两者的区别。

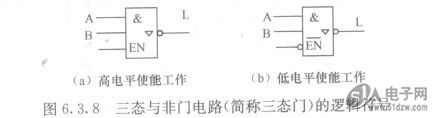

     (a)高电平使能工作    (b)低电平使能工作
    图6.3.8三态与非门电路（简称三态门）的逻辑符号


    兰态门的典型应用是总线控制，利用三态门可以实现用一根导线轮流传送若干个不同的数据或信号，电路如图6.3.9所示。图中共用的那根导线称为总线，只要让各个三态门的控制端轮流处于高电平，那么总线就会轮流传送这几个三态门的输出信号，这样就可用一根总线分时地传送不同的数据或信号，从而避免了各门之间的干扰。这种用总线来传送数据或信号的方法，在计算机和各种数字系统中被广泛应用。
