一般音响设备的面板上都有一个功能
    选择开关，通过操纵此开关，AT7911EFA-SV可以使机内电路分别处于录放、调幅、调频、电唱等状态，这个开关是互锁式的。由于它是一个机械开关，所以可靠陛陵差，寿命有限。本文向读者介绍一种新颖的触摸式电子互锁开关，完全可以代替上述机械式的功能选择开关，效果非常好。

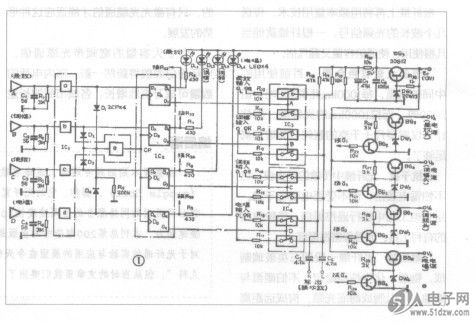

    要想使电子开关完全代替原来机械式功能开关，电子互锁开关必须具有如下功能：①完成录放、调幅、调频、电唱等立体声模拟电信号的转换，②完成通路指示装置的转换，③完成电源的转换。图l是本电子开关的电原理图。
    从图中可以看出，功能转换开关的变化是靠四双向模拟开关集成电路CD4066(图中的IC3和IC4)来完成的，它的作用是传递音频信号，在导通的情况下，可传输在vss～VDD之间变化的模拟信号电压，由于本机集成电路的供电电压为5v，这样输入的模拟信号就可以在0—5v之间变化。模拟开关在导通时，它的导通电阻约200Q左右，在关断状态下呈高阻态。模拟开关的通断由控制端的电平高低来决定，控制信号分别来自IC2的oi～Q4端，当IC3、IC4中的A、B、C、D四个开关的菜一控制端为高电平时，该模拟开关导通，传递模拟信号；如果该控制端为低电平，模拟开关则断开，呈高阻态。为了传输如图所示的录放、调幅、调频、电唱四路立体声模拟信号，共需8个模拟开关，所以本文中采用两块四模拟开关集成电路来承担此任。
    图l中IC1为六同相CMOS缓冲器，它的作用是实现触摸功能，并且同时向ic2内四D触发器提供CP脉冲，本电路只用到这块集成电路6个同相缓冲器中的5个同相缓冲器a、b、c、d、e。Rl～R4、Cl—C4分别接在a、b、c、d四个同相缓冲器的输入端和地之间，由于CMOS缓冲器的输入阻抗非常高，所以在开机过程中a、b、c、d四个同相缓冲器的输入端全部被Rl～R4钳制在低电平，它们的输出端也为低电平。这样通过4个二极管Dl～D4tltl到另一个缓冲器e输入端的电平也为低电平。
    图1中e缓冲器起波形变换和延迟作用，并向下一级的4个D触发器提供CP脉冲。由于e缓冲器的输入端为低电平，所以它的输出端，即IC2四个D触发器的CP端也为低电平。同时由a、b、c、d四个缓冲器输出端来的低电平先于CP脉冲加到DA～DD四个触发器的输入端，所以在开机的过程中4个D觚发器的输出端Q1—Q4全部为低电平，由它控制的四双向模拟开关IC3和IC4全部为断开状态。同时四个D啦殳器另一组输出端oi～Q4全部输出高电平，指示发光二极管DL1～DL4将不被点亮。并且这个高电平通过R22～R25加到了BG1～BG4基极上，使BG1～BG4饱和，BG1—BG4的饱和又导致了BG5～BG8的截止，四路稳压电源都没有输出电压供给录放，调幅、调频和电唱的4个前置部分。所以在开机后四路模拟开关都不工作。
