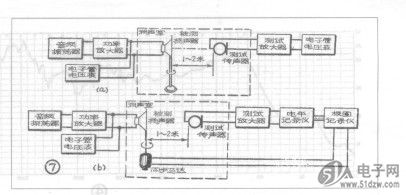

自动测量电路见图7 (b)。在测试放大器后面连接自动电平记录仪，再通过软轴，连接上自动极图记录仪。然后通过软轴带动扬声器转动，或送出一遥控电信号使同步马达（电机）启动，从而带动扬声器转动（图中所示便是后一种方式）。测量2前先调整好扬声器的方向（扬声器对准传声器时为零度）。测量时，AT697F-KG-SV启动电平记录仪，打开极图记录仪开关，它上面的极坐标指向性图案记录圆盘和记录纸跟着转动起来，同时送出信号控制扬声器与它同步转动。这时从自动电平记录仪伸过来的记录笔尖就在极图记录纸上画出指向性图案。
    扬声器产品要经过不同运输工具运输，而且要在各种不同气候条件下使用，因此扬声器的质量好坏也需要从它耐受各种环境影响的能力方面进行检验，分别有：振动试验、高温试验、潮湿试验、低温试验、绝缘电阻试验、耐压试验、负荷试验以及冲击试验。


     2011年，《无线电》杂志与美国业余音频出版社合作，开始出版“电声技术译丛”系列图书，<实用扬声器测量*是其中的一本。该书是全面综合介绍扬声器测量的经典图书，其作者Joseph D'Appolito在扬声器系统和分频网络设计方面有着深厚的设计功底，是国际公认的声频权威专家。扬声器是一个复杂的电、力、声换能器，它将输入的电功率转换成机械振动，振动以声波的形式辐射出去，排除外界环境对测量的影响，才能获得真实的测量结果。本书不仅介绍了在消声室中的主流、标准的测量方法，还讨论了在非消声室用计算机辅助进行扬声嚣测量的方法，对中国的扬声器及音箱生产厂家有更大的指导意义。
