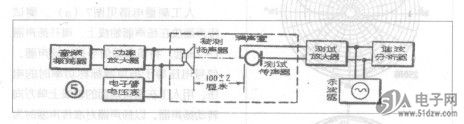

谐波系数测量：测量谐波系数所需要的环境与测量频率响应曲线一样。AT697F-KG-E测量线路见图5。把标称电压馈送到扬声器。在如前述规定的频率范围内使频率连续变化。电压保持恒定。观察示波器。如果发现在某一频率上波形有失真（即呈现非正弦形），即用谐波分析仪测量。先测量出基波的声压数，再测量出第二、第三…．．到第n次谐波的声压数。然后用下式计算出该频率时的谐波系数。


    扬声器有谐波存在，声音将失真，音质有变化。除去谐波失真以外，还有互调失真和瞬态失真，对音质的影响也很大，粗浅地说，这是由于扬声器纸盆等声系统对不同音频的惯性不同而引起。一般很少测量这两种失真，这里就不多介绍了。
    指向性图案测量：把某种频率的信号送进扬声器时，它向各个方向辐射的声音强度不同。通常是用指向性（也叫“方向性”）来说明扬声器的这种特性。指向性在某些场合很有用，例如我们只要向某个方向发送广播声音时，可以利用指向性强的扬声器．它能把绝大部分声音集中向一个方向辐射，这就大大提高了工作的效率。各种扬声器的指向性都不同。例如高音号筒式扬声嚣的指向性很强，我们正对着它的时候，听到的声音很大，刚刚偏离一点角度时，就会感到声音减弱很多。又如常见的收音机上用的纸盆扬声器就不同了，我们在它四周听到的声音都差不多大，这说明它的指向性较弱。
    此外，把不同频率的信号加给扬声器，它在各种频率时的指向性也不同：可能低频时指向性较弱+而高频时指向（见图6）。


    为了说明一个扬声器的指向性如何，可以用直角坐标画曲线表示，就得到指向性曲线。更直观的表示法是用极坐标图来表示，就得到如图6所示的所谓“指向性图案”。
    指向性图案的测量方法有两种：一种是人工转动扬声器进行测量，另一种是自动测量法。测量时对环境的要求和测量频率响应曲线时相同。

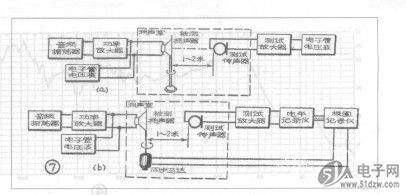

    人工测量电路见图7 (a)。测试传声器放在扬声器轴线上，离开扬声器1—2m远。将单音频信号送进扬声器。信号电压等于扬声器标称功率时的电压。用人工在垂直地面的轴线上单方向转动扬声器。以扬声器对准传声器时为零度。每次转动15。或30。，转360。后回到原位。每转一次，记一次电压表的读数。测量完毕就得到各个角度时的电压值。
    就可以得到各不同角度上的许多分贝数，在极坐标上得到许多点，把这些点连成曲线，就画出了指向性图案。
    自动测量电路见图7 (b)。在测试放大器后面连接自动电平记录仪，再通过软轴，连接上自动极图记录仪。然后通过软轴带动扬声器转动，或送出一遥控电信号使同步马达（电机）启动，从而带动扬声器转动（图中所示便是后一种方式）。测量2前先调整好扬声器的方向（扬声器对准传声器时为零度）。测量时，启动电平记录仪，打开极图记录仪开关，它上面的极坐标指向性图案记录圆盘和记录纸跟着转动起来，同时送出信号控制扬声器与它同步转动。这时从自动电平记录仪伸过来的记录笔尖就在极图记录纸上画出指向性图案。
