图16.40中给出了一个带有电容输入滤波器(capacitor-input filter)的半波整流器。RG82852GM-SL6ZK半波整流器是用于说明滤波原理的，然后再将该概念扩展到全波整流器。

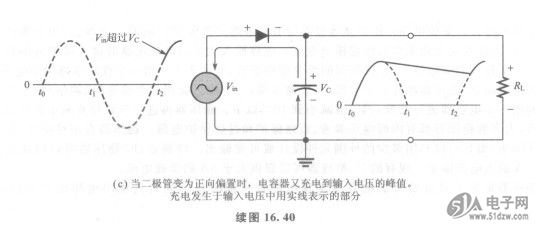

    在输入信号的第一个正1／4周期，二极管处于正向偏置，允许电容器充电到近似等于峰值的二极管的电压降，如图16. 40(a)所示。当输入信号开始下降到其峰值以下时，二极管变为反向偏置，如图16. 40(b)所示，电容器保持其电荷。在整个周期的其他部分，电容器只会通过负载电阻放电，放电速度由时常数R，C确定。时间常数越大，电容器放电越少。


    纹波电压
    正如所见，电容器在一个周期的起始处快速充电，在正峰值过后，开始慢慢放电（当二极管反向偏置时）。由于充放电引起的输出电压的变化称为纹波电压( ripple voltage)。纹波电压越小，滤波作用越好，如图16. 41所示。
    (b)纹波较小大表示滤波效果较好
    图16. 41  半波纹波电压（实线）

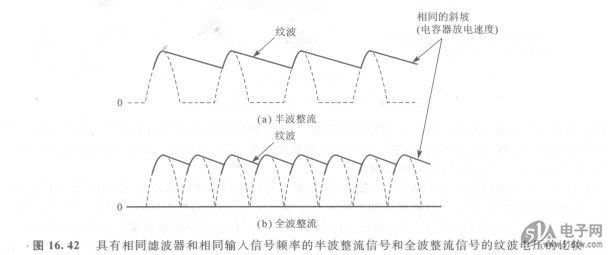

    对于给定的输入信号频率，全波整流器的输出频率为半波整流器输出频率的2倍。因此，全波整流器更容易滤波。对于具有相同数值的负载电阻和滤波电容器而言，滤波后，经全波整流后的电压上的纹波比半波整流得到的电压上的纹波要小。因为全波脉冲之间的间隔较小，电容器放电较少，所以出现的纹波较小，如图16.42所示。
