下面简单介绍一例用LM339电压比较器制作的电池充电器的电路图供读者在制作中参考，LPC2361FBD100对照直流稳压电源电路找到相
似之处，以加深对电源电路与数字集成电路的理解。
    用LM339电压比较器制作的电池充电器，适宜于5号或7号镍镉、镍氢电池充电，其电路原理图如6 -50所示。LM339共有四个单元，每个单元独立充一节可充电池。图6 -50中仅绘出其中一个单元。

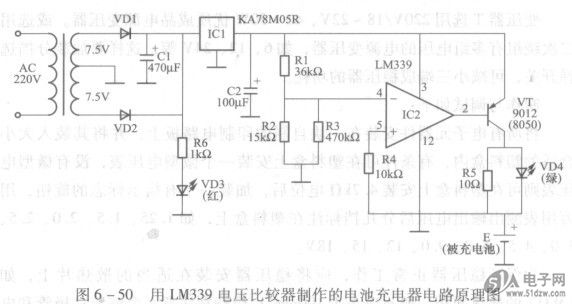

    图6-50用LM339电压比较器制作的电池充电器电路原理图


    电源经过三端集成稳压器ICl KA78M05R穗压后，得到SV电压为IC2的3脚提供工作电压，此外SV电压通过电阻Rl和R2、R3分压后，把IC2LM339反相输入端的4脚电位设定在1.42V作为参考电压，同相输入端的5脚电位受控于被充电池的端电压。刚放进用尽的电池，由于电池端电压低于反相端4脚设定的参考值1. 42V，那么2脚输出低电平，VT处于正偏导通，SV电压经VT c、e极，R5限流对电池充电，R5取值lOfl时，充电电流约150mA。当电池充满即端电压达到（或高于）1.42V电池电压阈值）时，此电压值通过R4取样加到IC2的5脚，与4脚参考值作比较，使IC2比较器翻转，其2脚输出高电平，VT截止，指示灯VD4灭，充电结束，实现自动控制。
    指示灯VD3（红）作电源指示（常亮），VD4（绿）作充电指示。
