串联RC电路的阻抗是由电阻和容抗组成的，IR2184PBF它是对正弦电流的总阻碍。阻抗的单位是Q。相角是总电流与电源电压之间的相位差。
    在学完本节内容后，应该能够确定串联RC电路中的阻抗和相角：
    ①给出阻抗的定义。
    ②画出一个阻抗三角形。
    ③计算总阻抗的幅度。
    ④计算相角。

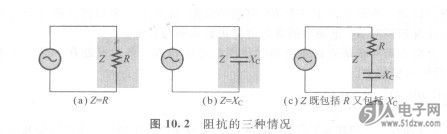

    在一个纯电阻电路中，阻抗就简单地等于总电阻。在一个纯电容电路中，阻抗等于总容抗。串联RC电路的阻抗是由电阻(R)和容抗(X。)共同决定的。在图10.2中给出了这种情况的囹示。阻抗的幅度用符号Z表示。
    图10.2阻抗的三种情况

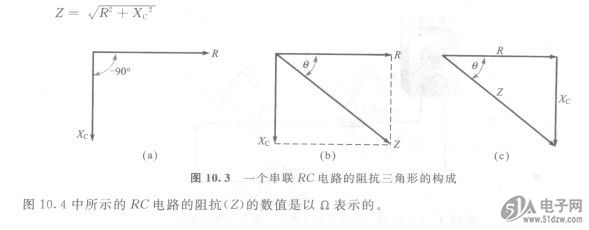

    在交流分析中，R和X，都被当作矢量处理，如图10.3(a)中的矢量图所示X位于相对于R的-90^。角处。这种关系源于串联RC电路中的电容器上的电压滞后于电流90。、因而也滞后于电阻器上的电压90。的事实。因为Z是尺和Xe的矢量和，所以其矢量图如图10.3(b)所示。图10.3(c)中的矢量图构成了一个直角三角形，称作阻抗三角形(impedance triangle)。每个矢量的长度表示用Q表示的幅度，角度0（希腊字母theta）是RC电路的相角，表示信号源电压与电流之间的相位差。
    根据直角三角形法则（勾股定理），阻抗的大小（长度）可以用电阻和容抗表示出来。
