本节布置了一个在面包板上插接并测试一个延时电路的作业，SC431CSK-1TRT该电路将提供5个开关选择的延时。为该应用选择了一个RC积分器。按指数规律变化的电压加到一个门限触发电路，该电路用于在所选择的5个延时中的任何一个延时之后接通系统的电源。

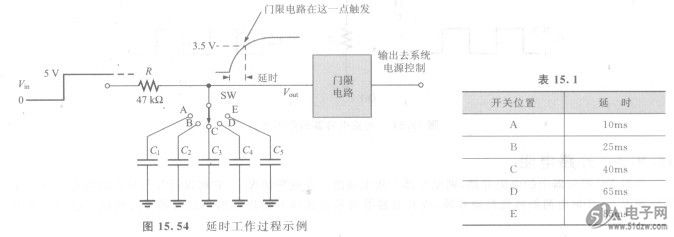

    可选延时积分器的原理电路图如图15.53所示。该RC积分器由一个正输入脉冲驱动，输出取自所选择电容器上按指数规律变化的电压。输出电压驱动触发一个阈值为3.5V的门限电路，然后该电路又给部分系统加电。操作的基本思想如图15. 54所示。在本应用中，积分器的延时指定为从输入脉冲的上升沿开始到输出电压达到3.5 V为止之间的时间。具体的时间常数列于表15.1中。


    第一步：确定电容值。确定定时电路中5个电容器中每个电容器的数值，定时电路将在指定延时的10%时间内提供一个延时。从下面的标称值列表中进行选择（单位全部为“F）：0.1，0. 12，0.15，0.18，0.22，0.27，0.33,0.39 ,0.47 ,0.56,0.68 ,1.0 ,1.2 ,1.5 ,1. 8,2. 2,2.7 ,3. 3,3. 9,4.7 ,5. 6,6.8相8.2。

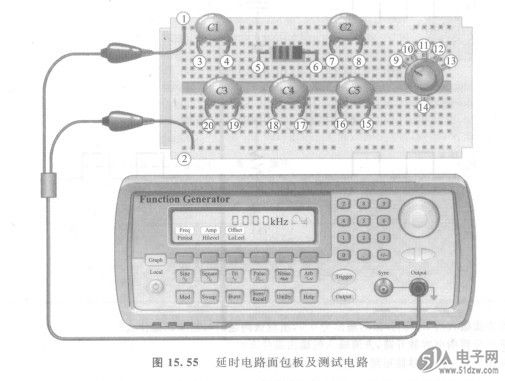

    第二步：电路连接。参考图15. 55。延时电路的元件都安装在了面包板上，但是没有进行连接。利用圆圈中的号码，做一个点到点的连线表，表明应该如何将电路和测试仪器连接起来。
    图15. 55  延时电路面包板及测试电路
