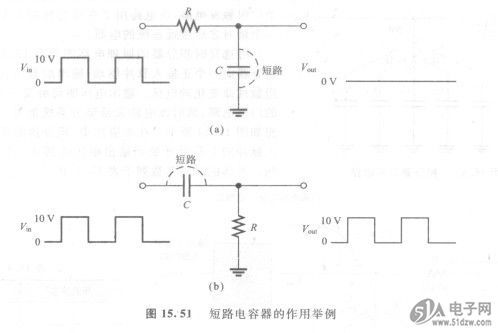

如果RC积分器中的电容器短路，SC338IMSTRT则输出接地，如图15.51(a)所示。如果RC微分器中的电容器短路，则输出与输入相同，如图15. 51(b)所示。
    图15. 51  短路电容器的作用举例


    开路电阻

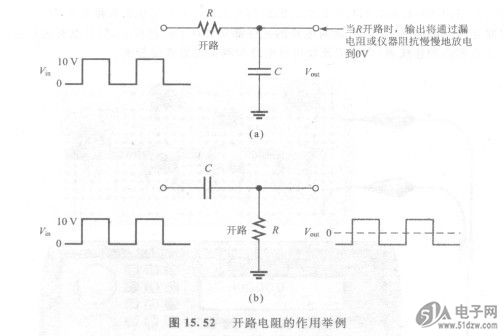

    如果RC积分器中的电阻开路，则电容器无放电通路。在理想情况下，它将保持其所具有的所有电荷。在实际情况下，任何电荷都将慢慢地放掉，或者电容器将通过连接到输出端的测试仪器慢慢放电。这一点如图15.52(a)所示。
    如果RC微分器中的电阻开路，除了直流电平外，输出看起来和输入一样，因为电容器必将通过示波器的非常大的电阻充放电，如图15..52(b)所示。
