积分器可用于将一个脉冲波形转换为大小等于波形平均值的恒定直流。SC2643VXTSTRT这是利用相对于脉冲波形的周期而言非常大的时间常数完成的，如图15. 48(a)所示。实际上，当电容器少量充放电时，输出波形上会有轻微的波纹。时间常数变得越大，波纹就越小，并能接近一个常数电平，如图15. 48(b)所示。根据正弦响应，该电路是一个低通滤波器。

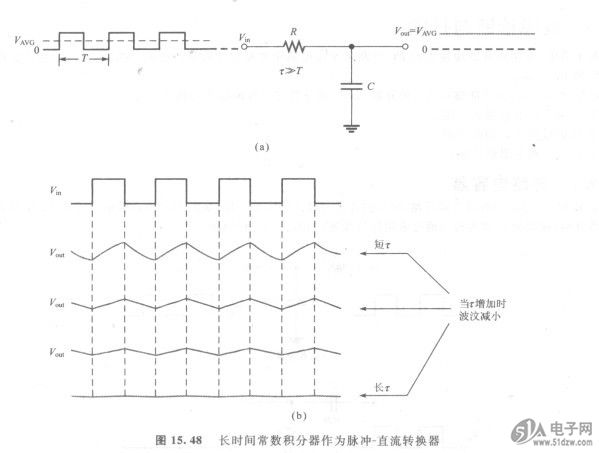

    图15. 48  长时间常数积分器作为脉冲一直流转换器


    正负触发脉冲发生器

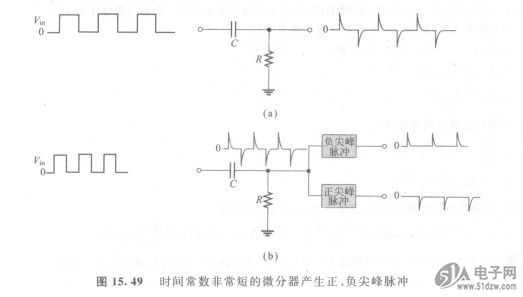

    微分电路可用于产生具有正、负极性的、持续时间非常短的脉冲（尖峰）信号，如图15. 49(a)所示。当时间常数相对于输入脉冲的宽度而言非常小时，微分器在输入脉冲的每一个正向边沿产生一个正尖峰信号，在每一个负向边沿产生一个负尖峰信号。


     为了把正、负尖峰信号分开，使用了两个如图15.49(b)所示的限幅电路。每一个限幅电路都由一个二极管组成。二极管是一种半导体器件。负限幅电路去除负尖峰信号，让正尖峰信号通过。正限幅电路与此相反。
