继电器( relays)不同于螺线管，继电器中电磁效应是用来断开或闭合电子触点，TQ5M31A/2507而不是提供机械位移。图7.17显示了具有一个常开(NO)触点和一个常闭(NC)触点（单刀双掷）的电枢型继电器的基本工作。当线圈中没有电流时，电枢由于弹簧的作用与上面的触点接触，囚此提供从端点1到端点2的紧密接合，如图7.17(a)所示。当线圈上加上电流时，电枢被电磁场的吸引力向下拉，使得与下面的触点连接，从而提供从端点1到端点3的紧密接合，如图7. 17(b)所示。
    典型的电枢继电器及其原理图符号如图7.18所示。


    (a)没有激励：从端点1到端点2的紧密接合    (b)加上激励：从端点1到端点3的紧密接合
    图7.17单刀双掷电枢继电器的基本结构
    图7.18典型的电枢继电器

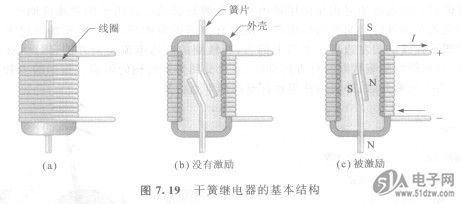

    另一种广泛使用的继电器是干簧继电器( reed relay)，如图7.19所示。干簧继电器与电枢继电器一样使用了电磁线圈。触点是薄薄的磁性材料簧片，通常放在线圈的内部。当电流流过线圈时，因为被磁化和相互吸引，簧片互相接触，如图7. 19(c)所示。


    图7.  19于簧继电器的基本结构
    干簧继电器比电枢继电器动作更快、更加可靠，而且很少产生触点电弧。当然，它们比电枢继电器的电流承受能力小，并且更容易受机械振动的影响。
