电压串联负反馈，反馈电阻c、e极，
    外界条件有变化，输出电压稳定值。

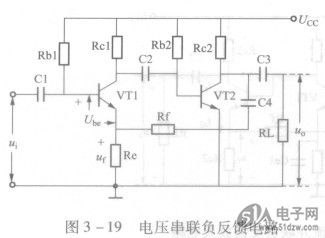

    电压串联负反馈电路如图3-19所示。从图3-19中可以看到，NJM2060V在输入回路中，净输入信号电压和反馈信号电压，是串联关系；在输出回路中，反馈信号取自输出电压；从M的两端看，M1和L2的极性是相反的。所以，这是一个两级电压串联负反债放大电路。从图3-19中还可以看到，发射极电阻Re还在第1级引入了电流串联负反馈。
    电压负反馈的主要特点是稳定输出电压。它对输出电压的稳定是利用输出电压的变化，通过反馈网络对放大电路自动进行调节的。


    在输入电压一定的条件下，如果由于三极管的参数或负载发生变化使M。减小，则u，也要减小；电路将通过负反馈使净输入电压U。加大M。就随之回升到接近原来的数值。上述过程可简单表示为（稳定）。这样就能利用负反馈的作用，维持输出电压、的稳定。电压并联负反馈，反馈电阻c、b极外界条件有变化，稳定电压电流值。

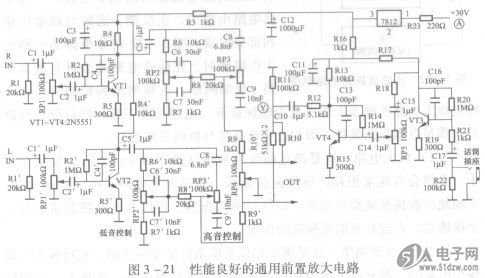

    电压并联负反馈电路如图3-20所示。从图3-20的输入回路上看，反馈网络与基本放大电路是并联关系，反馈信号电流i，减弱了输入信号电流。从输出回路上看，输出回路的反馈信号仍是电压，放大电路的输出电压幽实用÷塞魈i性能良好的通前置放大电路如图3-21所示。图3-21中R5、R5、R15、R19均为电流串联负反馈电阻，R2、R2’、R14、R20均为电压并联负反馈电阻。VT1、VT2分别放大左右声道音频信号，VT3、VT4将话筒（传声器）信号进行两级放大。
    在负反馈电路中出现输出信号幅度增大，失真故障现象的小经验纂诀3主要原因是，放大电路中负反馈元件损坏，负反馈作用消失，使放大器的  大，出现失真增益变大，导致输出信号幅度增大。此时应重点检查电路中的负反馈元件  性能差。薰查是否出现开路、虚焊、电阻变值等现象。如果输出信号出现失真，说明放  负反元器件，大器已工作在非线性区（饱和或截止状态），应重点测量放大器的工作点  还测管子工作电压，查找电路中的电阻是否正常，放大管的参数是否发生变化。
