根据功能表可知74LS161具有下述功能
发布时间:2013/10/19 15:37:32 访问次数:2505
根据功能表可知74LS161具有下述功能。
(1)清零（复位）功能
将复位（清零）端RD接低电平，即RD=o时，不论其他输入端为何状态，均将Q3～Qo全部清零，又称异步清零。
(2)并行置数功能
当RD =1，LD=O，S1一S2 =1时，在CP计数脉冲上升沿作用时，可将置数输入端D3、D2、D1、Do加入的数据d。、d2、di、d0分别送至输出端Q3～Q0实现置数功能。由于置数操作需要
CP计数脉冲配合，并与其上升沿同步，故称为同步置数。
(3)计数功能

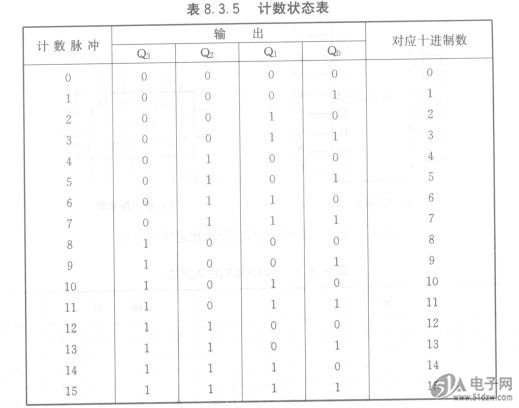

当RD =I.D—S，一S2 =1时，在CP计数脉冲上升沿作用下，实现计数功能，计数状态表如表8.3.5所示。
由状态表可见，74LS161的状态转换规律与4位二进制数递增规律完全一致，所以称为4位二进制加法计数器，因其有16个状态0000—1111，故又称十六进制计数器。
(4)保持功能
当RD=I.D =1时，只要s，和S2有一个为o，不论其余各输入端的状态如何，计数的状态保行不变。
集成计数器74LS161具有复位（清零）RD端和置数控制端L，与74LS293 -样，可以利用复位（清零）RD端和置数控制端I=D组成任意进制计数器。
(1)清零（复位）功能
将复位（清零）端RD接低电平，即RD=o时，不论其他输入端为何状态，均将Q3～Qo全部清零，又称异步清零。
(2)并行置数功能
当RD =1，LD=O，S1一S2 =1时，在CP计数脉冲上升沿作用时，可将置数输入端D3、D2、D1、Do加入的数据d。、d2、di、d0分别送至输出端Q3～Q0实现置数功能。由于置数操作需要
CP计数脉冲配合，并与其上升沿同步，故称为同步置数。
(3)计数功能
当RD =I.D—S，一S2 =1时，在CP计数脉冲上升沿作用下，实现计数功能，计数状态表如表8.3.5所示。
由状态表可见，74LS161的状态转换规律与4位二进制数递增规律完全一致，所以称为4位二进制加法计数器，因其有16个状态0000—1111，故又称十六进制计数器。
(4)保持功能
当RD=I.D =1时，只要s，和S2有一个为o，不论其余各输入端的状态如何，计数的状态保行不变。
集成计数器74LS161具有复位（清零）RD端和置数控制端L，与74LS293 -样，可以利用复位（清零）RD端和置数控制端I=D组成任意进制计数器。
根据功能表可知74LS161具有下述功能。
(1)清零（复位）功能
将复位（清零）端RD接低电平，即RD=o时，不论其他输入端为何状态，均将Q3～Qo全部清零，又称异步清零。
(2)并行置数功能
当RD =1，LD=O，S1一S2 =1时，在CP计数脉冲上升沿作用时，可将置数输入端D3、D2、D1、Do加入的数据d。、d2、di、d0分别送至输出端Q3～Q0实现置数功能。由于置数操作需要
CP计数脉冲配合，并与其上升沿同步，故称为同步置数。
(3)计数功能
当RD =I.D—S，一S2 =1时，在CP计数脉冲上升沿作用下，实现计数功能，计数状态表如表8.3.5所示。
由状态表可见，74LS161的状态转换规律与4位二进制数递增规律完全一致，所以称为4位二进制加法计数器，因其有16个状态0000—1111，故又称十六进制计数器。
(4)保持功能
当RD=I.D =1时，只要s，和S2有一个为o，不论其余各输入端的状态如何，计数的状态保行不变。
集成计数器74LS161具有复位（清零）RD端和置数控制端L，与74LS293 -样，可以利用复位（清零）RD端和置数控制端I=D组成任意进制计数器。
(1)清零（复位）功能
将复位（清零）端RD接低电平，即RD=o时，不论其他输入端为何状态，均将Q3～Qo全部清零，又称异步清零。
(2)并行置数功能
当RD =1，LD=O，S1一S2 =1时，在CP计数脉冲上升沿作用时，可将置数输入端D3、D2、D1、Do加入的数据d。、d2、di、d0分别送至输出端Q3～Q0实现置数功能。由于置数操作需要
CP计数脉冲配合，并与其上升沿同步，故称为同步置数。
(3)计数功能
当RD =I.D—S，一S2 =1时，在CP计数脉冲上升沿作用下，实现计数功能，计数状态表如表8.3.5所示。
由状态表可见，74LS161的状态转换规律与4位二进制数递增规律完全一致，所以称为4位二进制加法计数器，因其有16个状态0000—1111，故又称十六进制计数器。
(4)保持功能
当RD=I.D =1时，只要s，和S2有一个为o，不论其余各输入端的状态如何，计数的状态保行不变。
集成计数器74LS161具有复位（清零）RD端和置数控制端L，与74LS293 -样，可以利用复位（清零）RD端和置数控制端I=D组成任意进制计数器。
