二极管正常工作时，可等效为可变结电阻和可变结电容的并联。VND5160AJTR-E由伏安特性可知，正偏时结电阻随外加电压的变化而变化，所以等效为可变结电阻。结电容的大小除了与本身结构和工艺有关外，也与外加电压右关，它随反向电压的增加而减小，这种效应显著的二极管称为变容二极管，其电路符号和变容特性如图1.2.8所示。变容二极管在高频技术中应用较多。

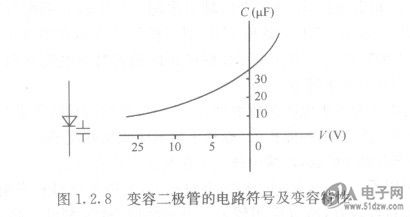

    图1.2.8变容二极管的电路符号及变容特性


    光电二极管

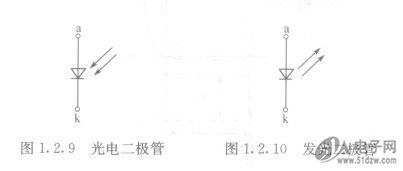

    在光电二极管的管壳上备有一个玻璃窗口以接收光照，其反向电流随光照强度的增加而上升。图1-2.9给出了光电二极管的电路符号，其主要特点是，它的反向电流与照度成正比。
    光电二极管可用来作为光的测量，当制成大面积的光电二极管时，可当作一种能源，称为光电池。
    发光二极管
    发光二极管通常用元素周期表中Ⅲ、V族元素的化合物如砷化镓、磷化镓等制成。当这种管子通以电流时，将发出光来，这是由于电子和空穴直接复合而放出能量的结果，光谱范围比较窄，其波长由所使用的基本材料而定。图1.2. 10所示为发光二极管的电路符号，它常用作显示器件，除单独使用外，也常制作成七段式或矩阵式，工作电流一般在几个毫安至十几毫安之间。
