可调脉冲发生器
发布时间:2013/10/5 12:16:19 访问次数:921
CD4011 2输入端四与非门M1689B1B集成电路的引脚排列。

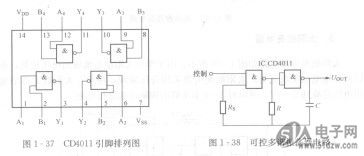

CD4011 2输入端四与非门集成电路的引脚排列如图1- 37所示。
可控多谐振荡器,可控多谐振荡器电路如图1- 38所示。电路中的控制端用来控制多谐振荡器的起振。当控制端为高电平时，电路振荡；当控制端为低时，电路停振。
可调脉冲发生器,图1- 39所示的可调脉冲发生器电路，是一种可使脉冲频率和宽度独立调节又互不影响的电路，调节RP，改变脉冲振荡器的周期T，调节RP2可改变脉冲宽度tp，但不影响脉冲发生器的输出频率。表1-8列出了不同的C，值可得到的频率范围，供参考。
CD4011 2输入端四与非门M1689B1B集成电路的引脚排列。
CD4011 2输入端四与非门集成电路的引脚排列如图1- 37所示。
可控多谐振荡器,可控多谐振荡器电路如图1- 38所示。电路中的控制端用来控制多谐振荡器的起振。当控制端为高电平时，电路振荡；当控制端为低时，电路停振。
可调脉冲发生器,图1- 39所示的可调脉冲发生器电路，是一种可使脉冲频率和宽度独立调节又互不影响的电路，调节RP，改变脉冲振荡器的周期T，调节RP2可改变脉冲宽度tp，但不影响脉冲发生器的输出频率。表1-8列出了不同的C，值可得到的频率范围，供参考。
