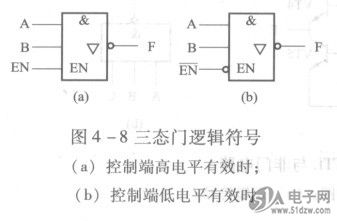

三态门。三态门又称3S门或TS门，MT28F320J3RP-11MET它有三种输出状态，分别是高电平、低电平、高阻态。其中，第三种状态下，输出端楣当于开路。图4-8中EN为控制端（或称使能端）。图4-8 (a)中，当EN =1时，电路满足F=AB；当EN =0时，电路处F于高阻状态。图4-8 (b)中，当EN =0时，电路满足F= AB；当EN=1时，电路处于高阻状态。由于是低电平有效，控制端用EN表示。
    利用三态门，可以做到在同一条传输线上分时传递几个门电路的信号，如图4-9所示。该电路工作时，各个门电路的控制端轮流处于有效的状态，而且仅有一个处于有效的状态，这样就将各个门的输出信号轮流送到传输线上而互不干扰。
    门电路有两大系列，其中54系列为满足军用要求而设计，工作温度范围为- 50~125℃，供电电压范围为4.5~5. 5V；74系列为满足民用要求而设  图4-9利用三态门传递信号计，工作温度范围为0—70℃，供电电压范围为4.75~5.25V。


    注意事项。使用ITL门电路的注意事项有：
    1)对电源与地的要求。TTL集成电路电源电压应满足SV +0. SV，电源接通瞬间及电路工作状态高速转换时，电源电流都会出现瞬态尖峰值，称为尖峰电流或浪涌电流，幅度可达4—5MA。该电流在电源线与地线上产生的压降将引起噪声干扰。因此，在TTL集成电路电源和地之间接0.OIVF的高频滤波电容，在电源输入端接20~50卜LF的低频滤波电容，能够有效地消除电源线的噪声干扰。同时，为了保证系统的正常工作，必须保证TTL电路具有良好的接地。


    2)屯路外引线端的连接。’丌L电+不SV将电源和地SV，否则将烧毁集成电+5V各输入端不能直接与高于+5.5V和低于一0.5V的低内阻电源连接，因为低阻电源会产生较大电流而烧坏电路；输出端不能直接接地或直接接+5V电源，否则将导致器件损坏；除集电极开路门和三态门以外，输出端不允许并联使用，否则将损坏集成电路；当输出端接容性负载时，从断开到接通瞬间会有很大的冲击电流TTL输出管，导致输出管损坏。应用时，在输出端串接一个限流电阻。
    3)多余输入端的处理。与门、与非门TTL电路多余输入端可以悬空，但这样处理容易受到外界干扰而使电路产生错误动作，或门、或非门的多输入端不能悬空。所以对门电路的多余输入端接地以直接获得低电平输入（或门、或非门），或通过一定阻值的电阻接电源ucc以获得高电平输入‘与门、与非门’，同时也可以将多余输入端并联使用的方法，但这样对信号驱动电流的要求会相应增加。
