带防抖动开关的水位自MBR20H100CTF-E1动控制器电路。CD4013的数据输入端D和时钟脉冲输入端CP均接地置“0”，这样当S及R端均为低电平时，输出端Q与D端状态相同，即同为低电平；当S=l、R=O时，Q=l；当S=l、R=l时，Qi =o。因此，当水箱中的水位下降到KR1所处位置时，干簧继电器KR1在磁环磁力的作用下吸合，S端即得到一个置位脉冲，Q端由“0”跳变到“1”而输出高电平，使VT1导通。LED1烹亮，继电器Kl吸合，其触点Kl-l闭合，水泵得电工作向水箱注水并保持这种状态不变。当水位上升到高水位KR2所处位置时，KR2导通，R端得到复位脉冲，强制Q端由“1”跳变为“0”，Q端变为低电平，VT1截止，Kl释放，Kl-l触点断开，水泵停止抽水。与此同时，IClb的Q端变为低电平，Q端变为高电平，故LED1熄灭，LED2点亮，以指示电路的工作状态。

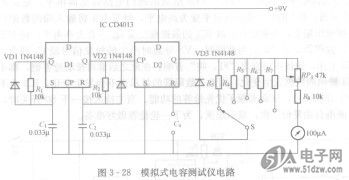

    模拟式电容测试仪。模拟式电容测试仪电路如图3 - 28所示。D触发器1被接成无稳态工作方式，也称为多谐振荡工作方式，向电路提供脉冲信号。D触发器2接成单稳态电路，其暂态时间与R3～R7及被测电容CX呈线性关系。当R3～R7固定且电源电压不变时，在D触发器输出的与Cx成正比的脉冲电压，由直流电流表测得其平均值，通过表头的刻度指示出Cx的容量大小。

    调校时，在Cx处分别接入lOOpF～lru.F电容，选择R3～R7调节RP，使长针偏满，并线性化刻度表盘。
