由电子管5670和功放集成电路LM1876组成的音频放大电路
发布时间:2013/9/25 20:51:52 访问次数:3451
因为三极管栅极与屏极之间存在极间电容,NJM062D所以高频特性不好,五极管便能够克服三极管的这一缺点。
电路中,Gl管抑制栅极在外电路中与阴极相连,这样的电路可以消除从屏极表面所产生的二次电子发射影响。
二次电子发射现象是指从阴极发射的热电子受帘栅极和屏极正电场的加速作用,电子高速轰击屏极表面,使屏极表面的电子获得了动能而飞出屏极表面,这些电子称为二次电子,从阴极发射出来的电子称为一次电子。
由于帘栅极上也有很高的直流电压,这些二次电子会被帘栅极所吸收,这样就减小了屏极电流。屏极电压愈高,阴极电子轰击屏极速度愈快,二次电子愈多,使屏极电流下降量愈多,破坏了电子管的屏极电流特性,影响了电子管放大的线性,造成放大信号的失真。
抑制栅极处于屏极与帘栅极之间,将抑制栅极接阴极后,抑制栅极电压为0,与阴极同电位,这样抑制栅极排斥二次电子,使二次电子再次回到屏极,这样就防止了二次电子被帘栅极所吸引的现象,达到改善屏极电流的目的。所以,五极管电路中将抑制栅极接阴极。
电路中,帘栅极通过帘栅极降压电阻R4搂直流工作电压+U端,使帘栅极上有很高的直流工作电压。同时,帘栅极与地线之间接入一只帘栅极旁路电容C4。这样的电路对直流而言,帘栅极电压很高,略低于屏极直流电压;对于交流而言,由于C4的旁路作用,使帘栅极交流接地。

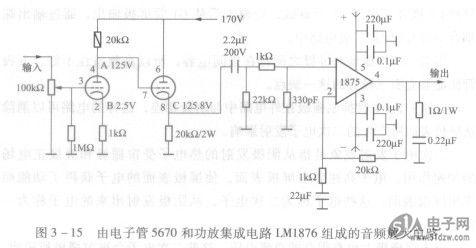

帘栅极的这种电路降低了屏极与帘栅极之间的电容,改善了电子管的五极高频特性。屏极、阴极结构为同轴的两个圆筒,两筒之间高度绝缘,这样的结构就是电容器典型结构,屏极与阴极之间存在电容,这个电容对高频囊亨蒙圣篓信号有害,所以五极管加入了帘栅极,它位于屏极与阴极之间,而且电路再发瓤电容中将帘栅极交流接地,这样可以减小阴极与屏极之间的电容。由电子管5670和功放集成电路LM1876组成的音频放大电路如图3 -15所示。前级部分每声道由1个5670担任,5670为美国产的中双三极管;由其一半作电流反馈,共阴极放大,另一半作缓冲输出,以更好地与LM1875连接,电压增益约为11倍。
检查多级放大电路故障时,先要缩小故障的范围,确定故障具体在哪一级。检查的基本方法是用信号注入法或干扰法。信号注入法是将信号从前级向后级逐级地加到放大管的基极,并观察输出端是否有信号输出。若信号加到某一级的基极,输出端无信号输出,则说明故障在这一级或下一级。干扰信号注入法是:手拿金属螺丝刀(起子)碰触每一级基极,一般是从最后一级向前级逐级点触,点到某一级时,若这一级无信号输出,说明故障在这一级或下一级。故障确认在某一级后,可用电阻测量法仔细查找这一级中哪个元器件损坏,并予以排除。
因为三极管栅极与屏极之间存在极间电容,NJM062D所以高频特性不好,五极管便能够克服三极管的这一缺点。
电路中,Gl管抑制栅极在外电路中与阴极相连,这样的电路可以消除从屏极表面所产生的二次电子发射影响。
二次电子发射现象是指从阴极发射的热电子受帘栅极和屏极正电场的加速作用,电子高速轰击屏极表面,使屏极表面的电子获得了动能而飞出屏极表面,这些电子称为二次电子,从阴极发射出来的电子称为一次电子。
由于帘栅极上也有很高的直流电压,这些二次电子会被帘栅极所吸收,这样就减小了屏极电流。屏极电压愈高,阴极电子轰击屏极速度愈快,二次电子愈多,使屏极电流下降量愈多,破坏了电子管的屏极电流特性,影响了电子管放大的线性,造成放大信号的失真。
抑制栅极处于屏极与帘栅极之间,将抑制栅极接阴极后,抑制栅极电压为0,与阴极同电位,这样抑制栅极排斥二次电子,使二次电子再次回到屏极,这样就防止了二次电子被帘栅极所吸引的现象,达到改善屏极电流的目的。所以,五极管电路中将抑制栅极接阴极。
电路中,帘栅极通过帘栅极降压电阻R4搂直流工作电压+U端,使帘栅极上有很高的直流工作电压。同时,帘栅极与地线之间接入一只帘栅极旁路电容C4。这样的电路对直流而言,帘栅极电压很高,略低于屏极直流电压;对于交流而言,由于C4的旁路作用,使帘栅极交流接地。
帘栅极的这种电路降低了屏极与帘栅极之间的电容,改善了电子管的五极高频特性。屏极、阴极结构为同轴的两个圆筒,两筒之间高度绝缘,这样的结构就是电容器典型结构,屏极与阴极之间存在电容,这个电容对高频囊亨蒙圣篓信号有害,所以五极管加入了帘栅极,它位于屏极与阴极之间,而且电路再发瓤电容中将帘栅极交流接地,这样可以减小阴极与屏极之间的电容。由电子管5670和功放集成电路LM1876组成的音频放大电路如图3 -15所示。前级部分每声道由1个5670担任,5670为美国产的中双三极管;由其一半作电流反馈,共阴极放大,另一半作缓冲输出,以更好地与LM1875连接,电压增益约为11倍。
检查多级放大电路故障时,先要缩小故障的范围,确定故障具体在哪一级。检查的基本方法是用信号注入法或干扰法。信号注入法是将信号从前级向后级逐级地加到放大管的基极,并观察输出端是否有信号输出。若信号加到某一级的基极,输出端无信号输出,则说明故障在这一级或下一级。干扰信号注入法是:手拿金属螺丝刀(起子)碰触每一级基极,一般是从最后一级向前级逐级点触,点到某一级时,若这一级无信号输出,说明故障在这一级或下一级。故障确认在某一级后,可用电阻测量法仔细查找这一级中哪个元器件损坏,并予以排除。
