尽管电路中各处波形的频率、时序非常复杂，FQPF10N60C检测时不易判断是否正常，但是波形的幅度应当是标准的，即高电平应当为逻辑“1”电位，低电平应当为逻辑“0”。
    (1)高电平幅度明显不够

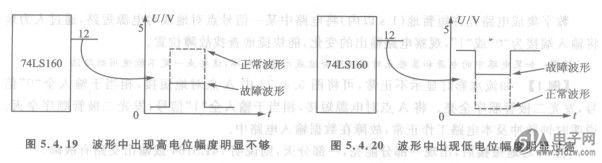

    若波形中出现高电平幅度明显不够（见图5.4. 19），说明当电路输出为“1”时，出现了在组合电路故障检测中提到的“逻辑不明”状态。可能有三方面原因：
    ①输入端波形幅度不正常。
    ②拉电流负载太大。
    ③器件本身损坏。


    (2)低电平幅度明显过高
    波形中出现低电平幅度明显过高（见图5.4. 20），说明当电路输出为“O”时，出现了在组合电路故障检测中提到的“逻辑不明”状态。可能有三方面原因：
    ①输入端波形幅度不正常。
    ②灌电流负载太大。
    ③器件本身损坏。


    (3)部分时段幅度正常

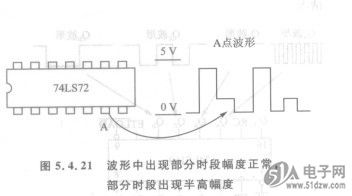

    波形中出现部分时段幅度正常，部分时段出现半高幅度，见图5.4. 21，这常是由于电路中两个输出端被短接在一起，当两个输出端均为“O”时，电路输出为“O”电位；当两个输出端均为“1”时，电路输出为“1”电位。但是当两个输出端一个为“1”，另一个为“0”时，就会出现“逻辑不明”电位。当器件内部损坏时，可能会出现这种现象。
