在时序电路中，电路中各点的状态不仅与输入信号有关，FDP3652还与电路此前的状态有关。因此，时序电路的故障分析较组合电路更复杂一些。
    逻辑分析仪可以同时观察到电路中多个点的逻辑状态，是检测时序电路最有效的工具之一。但是其价格过高，许多学校没有，本节不作介绍，需要时请参考有关资料。
    在时序电路故障检测中，波形检测法是最基本的故障检测方法，它使用示波器观察电路中的波形，根据波形分析电路工作状态是否正常。
    观察脲冲波形
    观察时序电路中某点的波形，往往并不能确定该点的波形是否正常。特别是数字电路中的信号经常不是周期性信号，使用示波器观察不到稳定的波形。但是某一点是否有脉冲波形往往能反映出该点是否存在故障。

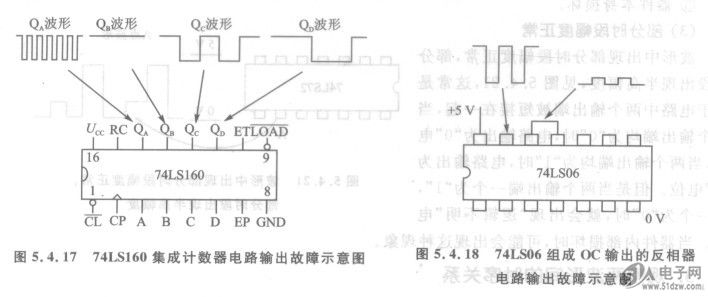

    例如，74LS160为集成计数器，4个输出端QA、Qc、QD均应有脉冲波形输出，如图5.4.17所示。如果某一个输出端无脉冲波形输出，显然此处有故障，若断开该引脚端外部电路后有脉冲波形输出，则为外部电路故障；若仍无脉冲波形输出，则为计数器损坏。


    例如，74LS06为OC输出的反相器，如图5.4.18所示，输入端有正常的脉冲波形，输出端无波形或波形中高电位很低。OC门输出必须有上拉电阻，无上拉电阻时，就会出现这种情况。
