1．用  途
    测试电路的逻辑状态。


    2．原  理
    电路如图5.35所示。74LVC16245ADGG该电路能够检测TTL和CMOS逻辑电平。IC1和IC2组成窗口电压比较器，R1、R2和R3组成的分压器提供40%Ucc,和16%Ucc的窗口门限电压。如果电源电压是5V，则这个电压正好是TTI。电平的门限电压2．OV和0.8V。类似地，R1、R2和R3组成的分压器提供23%VCC和73%VCC的窗口门限电压，这个电压正好是标准CMOS电平的门限电压，选择测试TTL电路或测试CMOS电路。测试点信号从A点输入，当输入信号电平高于窗口比较器的上限电平时，IClh输出高电、F，Tl导通，D，发光，指示输入信号为逻辑高电平。当输入信号电平低于窗口比较器的下限电平时，IC1。输出高电平，T2导通，D2发光，指示输入信号为逻辑低电平。当输入信号电平介于窗口比较器的上下限电平时，IC1。和IC．n都输出低电平，经或非门IC2。反相后驱动T。导通，D3发光，指示输入信号逻辑电平不确定。
    电路可采用5～15V的电源供电，5V供电时电路消耗电流约15mA。

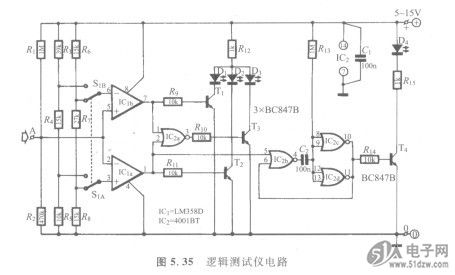

    图5.35逻辑测试仪电路
