仪表量程扩大电路

发布时间:2013/9/7 21:17:07 访问次数:1239

    1.用  途
    扩大仪表测量量程。
    2.原  理

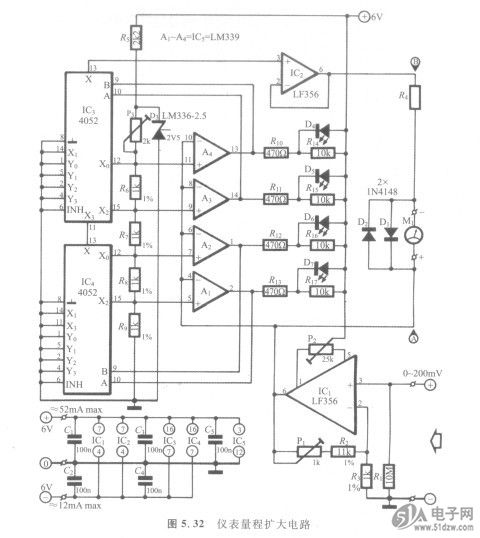

    模拟表的分辨率一般不会超过1%,因为表头的刻度线不可能超过100根,74LVC138APW太多的刻度线可能无法分辨。而数字表的分辨率一般优于0.05%。扩大模拟表的分辨率有两种方法,一是扩大表头的面板尺寸;二是采用电子的方法局部扩大仪表的量程。图5. 32所示电路将输入信号的量程范围分为5个部分,将每一部分扩大到仪表的全量程,相当于将仪表的量程扩大5倍。


    输入信号(0~200mV)经IC1(LF356)放大到0~2.5V,然后加到4个电压比较器判断输入电压的范围,4个电压比较器的参考点压分别是0.5V、1V、1.5和2V,当IC,输出电压超过某一参考电压时,相应的比较器输出低电平,发光二极管发光。同时该参考电压经模拟多路选择开关IC2(4052)和IC1、电压跟随器IC。(LF356)和R。加到表头上,这样R。和表头上的电压始终小于0.5V。比较器的4个参考点压对应输入电压分别是40mV、80mV、120mV和160mV。这样将输入电压分成5段,在每一段表头都能够满刻度显示。表头满刻度显示值对应输入电压为40mV,再根据发光二极管显示状态加上相应的参考电压即为测量的输出电压实际值。例如,所有二极管都不亮,说明输入电压没有超过40mV,表头指示电压即为输入电压。当D,发光时,说明输入电压超过40mV,输入电压为表头指示电压加40mV;当D1、D2发光时,说明输入电压超过80mV,输入电压为表头指示电压加80mV,以此类推。
    电路校准过程:首先调节P1使表头指示为零,然后输入40mV酌电压,先调节P1使所有二极管都不亮,再调节P1使表头指示满量程,最后调节P1使D2发光,同时表头指示为零。电路校准完毕。

    1.用  途
    扩大仪表测量量程。
    2.原  理
    模拟表的分辨率一般不会超过1%,因为表头的刻度线不可能超过100根,74LVC138APW太多的刻度线可能无法分辨。而数字表的分辨率一般优于0.05%。扩大模拟表的分辨率有两种方法,一是扩大表头的面板尺寸;二是采用电子的方法局部扩大仪表的量程。图5. 32所示电路将输入信号的量程范围分为5个部分,将每一部分扩大到仪表的全量程,相当于将仪表的量程扩大5倍。


    输入信号(0~200mV)经IC1(LF356)放大到0~2.5V,然后加到4个电压比较器判断输入电压的范围,4个电压比较器的参考点压分别是0.5V、1V、1.5和2V,当IC,输出电压超过某一参考电压时,相应的比较器输出低电平,发光二极管发光。同时该参考电压经模拟多路选择开关IC2(4052)和IC1、电压跟随器IC。(LF356)和R。加到表头上,这样R。和表头上的电压始终小于0.5V。比较器的4个参考点压对应输入电压分别是40mV、80mV、120mV和160mV。这样将输入电压分成5段,在每一段表头都能够满刻度显示。表头满刻度显示值对应输入电压为40mV,再根据发光二极管显示状态加上相应的参考电压即为测量的输出电压实际值。例如,所有二极管都不亮,说明输入电压没有超过40mV,表头指示电压即为输入电压。当D,发光时,说明输入电压超过40mV,输入电压为表头指示电压加40mV;当D1、D2发光时,说明输入电压超过80mV,输入电压为表头指示电压加80mV,以此类推。
    电路校准过程:首先调节P1使表头指示为零,然后输入40mV酌电压,先调节P1使所有二极管都不亮,再调节P1使表头指示满量程,最后调节P1使D2发光,同时表头指示为零。电路校准完毕。
