1．用  途
    1²C地址模拟开关，避免地址冲突。
    2．原  理
    电路如图4. 33所示。74HCT30D通常每个I2C总线的外围设备必须有一个唯一的地址。然而，有时外围设备可能使用同一个地址。这个电路使12C总线可在两个相同地址的外围设备之间选择，解决地址冲突问题。
    流行的I2C总线为集电极开路输出，由时钟线和双向数据线构成。主机使用控制器，通过在数据线上为所选择的设备指定（发布）一个串口地址，然后再发送柏应的命令和数据。主从设备通过把数据线拉低，可以双向发送数据，从机可把时钟线拉低，产生一个等待信号。然而，由于集电极开路输出结构，不能使用CMOS输出的与门或74HC157数据选择器进行多路选择。
    该电路采用IC、(MAX325)作为2选1选择开关，其接通阻抗为33Q，电源电流仅l)uA，工作电压低于3V。

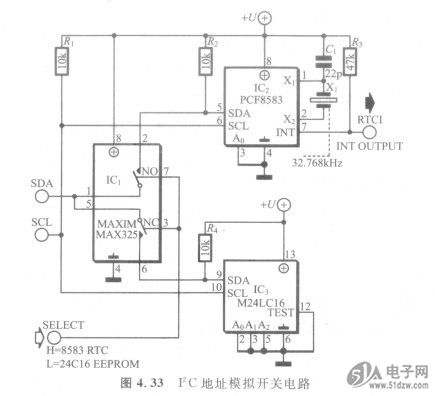

    图4.33    12C地址模拟开关电路
