1．用  途
    降低8051系列微处理器低功耗模式状态的功率消耗。
    2．原  理
    电路如图4. 31所示。8051系列微处理器应用广泛，74HCT273PW它有一个低功耗模式，在此模式下，时钟振荡器停振，程序不再执行。为了省电，在选择了低功耗模式之后，一般将电源电压降为2V。这一模式只能由硬件复位终止，此时电源电压应回到5V。
    地址／数据总线

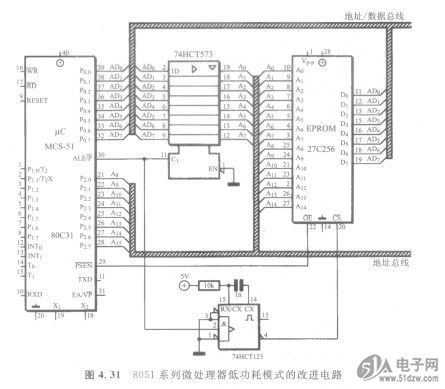

    图4.31      80 51系列微处理器低功耗模式的改进电路
    在8051的简单应用中，执行程序存储在EPROM中，8051的PSEN通过EPROM的输出使能端OE或片选端CS使EPROM成为活动程序。


    使用低功耗模式有一个不足。地址锁存使能ALE在低功耗模式时保持低电平，因此EPROM保持活动状态，这时地址／数据总线可能有数据。
    这个电路ALE控制信号通过一个可再触发的单稳态电路隔离，在低功耗模式时，单稳态电路输出高电平，使EPROM禁用。这一设计保证了EPROM也可以设置为低功耗模式。
    而且，单稳态输出也可以设置系统的地址解码器，或其他设备组合的CS线，使这些都可以转入低功耗模式。
