1．用  途
    音频信号放大电路。
    2．原  理

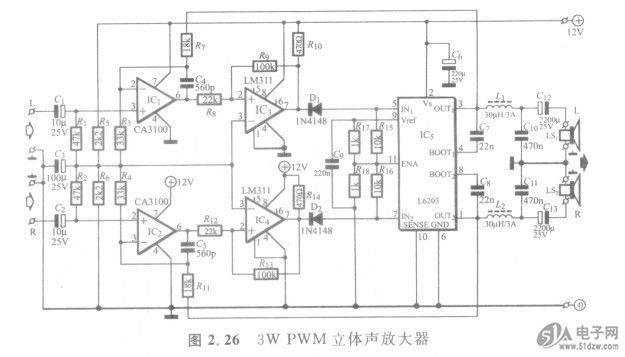

    电路如图2.26所示。74HC4060D这个电路最大的特点是采用步进电机驱动桥电路作为立体声输出驱动级。电路的每个声道包含三级PWM转换放大器，左右声道的输入信号首先经过第一级积分器ICl (CA3100)和IC2转换为三角波，然后由运算放大器IC3 (311)和IC4辖变为PWM信号，最后经ICs (I.6203)放大输出。
    IC5是一个全桥步进电机驱动电路，输出级为DMOS场效应管，其导通电阻RDs(on)仅为0.3fl。因此电路的功耗很低，效率很高。
    图2. 26    3W PWM立体声放大器


    当电源电压为12V，信号频率为lkHz时，在4Q负载上的最大输出功率为2W，要求输入信号为2V。
    当电源电压为14. 4V（最大值），最大输出功率为2.8W，要求输入信号为2. 25V时。失真为1.5%，电路的效率可达73%，与PWM时钟的互调输出为-40dB。
    输入信号较小时，放大器的失真在0. 3%左右，噪声电平在- 80dB左右。
