1．用  途
    录音电路。
    2．原  理
    电路如图2. 27所示。74HC4094D这个电路的核心器件ICl (ISD1016A)是ISD公司生产的录音／放音芯片。ISD10××系列芯片中，“××”表示芯片的录音／放音时间(s)。当然这个时间与芯片的采样频率有关，当采样频率高于标准采样频率10. 6Hz时，录音／放音时间将缩短。

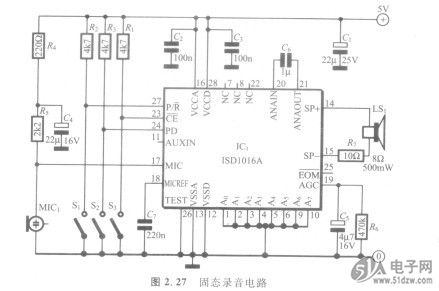

    图2. 27固态录音电路
    电路采用非易失存储器，可以保存录音数据10年以上，电路具有麦克风前置放大器和输出放大器。
    S，为录音／放音开关，录音时闭合。S。为模式开关，打开时，电路处于低功耗模式。S。为片选开关，闭合时，电路开始录音或放音，并且在录音或放音的过程中，S。必须保持闭合。
    电路的带宽为3. 4kHz。放音时消耗电流约为25mA。
