组态接收数据的从站
发布时间:2013/8/30 20:48:04 访问次数:621
按照与发送数据的从站(3号从站)相同方法和配置组态接收数据的从站(4号从站)。

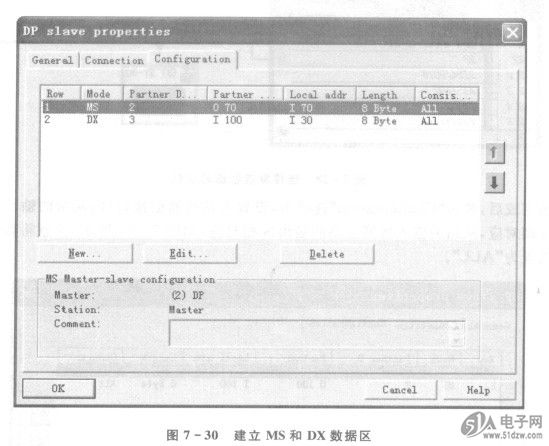

在插入该从站CPU时创建PROFIBUS网络,74ACT245DW注意将PROFIBUS地址设为4,波特率设为1.5 Mbps,行规设为DP。并在“Configuration”选项卡中新建两个数据交换区,分别设置为MS(主一从)模式和DX(直接交换)模式,如图7- 30所示。设定DX模式下的通信交换区时,需要设定发送数据从站的站地址,本例为3。
图7 - 30建立MS和DX数据区
本例在接收数据的从站中配置了两个数据区,分别与发送数据的从站和DP主站建立如下数据交换关系:
对比数据区可以发现:发送数据的从站(3号从站),其输出数据区QB100~QB107同时对应DP主站的输人数据区IB100~IB107(MS模式)及4号从站的输入数据区IB30~IB37(DX模式)。

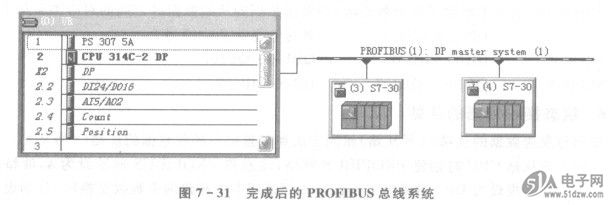

组态完该从站后,再打开主站的硬件组态窗口,将第二个从站挂到PROFIBUS总线上去,如图7 - 31所示。单击按钮,建立主从站的链接。设定主站与从站的地址对应关系,并将数据一致性选为ALL。
按照与发送数据的从站(3号从站)相同方法和配置组态接收数据的从站(4号从站)。
在插入该从站CPU时创建PROFIBUS网络,74ACT245DW注意将PROFIBUS地址设为4,波特率设为1.5 Mbps,行规设为DP。并在“Configuration”选项卡中新建两个数据交换区,分别设置为MS(主一从)模式和DX(直接交换)模式,如图7- 30所示。设定DX模式下的通信交换区时,需要设定发送数据从站的站地址,本例为3。
图7 - 30建立MS和DX数据区
本例在接收数据的从站中配置了两个数据区,分别与发送数据的从站和DP主站建立如下数据交换关系:
对比数据区可以发现:发送数据的从站(3号从站),其输出数据区QB100~QB107同时对应DP主站的输人数据区IB100~IB107(MS模式)及4号从站的输入数据区IB30~IB37(DX模式)。
组态完该从站后,再打开主站的硬件组态窗口,将第二个从站挂到PROFIBUS总线上去,如图7 - 31所示。单击按钮,建立主从站的链接。设定主站与从站的地址对应关系,并将数据一致性选为ALL。
