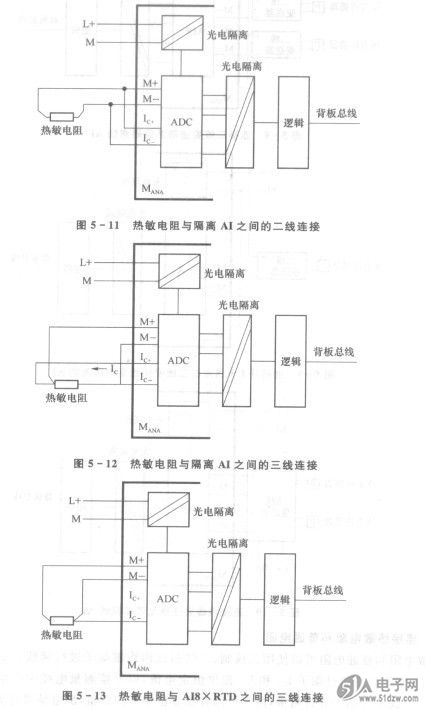

热敏电阻和普通电阻可以使用二线制、三线制或四线制端子进行接线。BTB06-600S对于四线端子和三线端子，模块可以通过端子I。+和I。提供恒定电流，以补偿测量电缆中产生的电压降。如果使用4位或3位端子进行测量，由于可以补偿2位端子的测量，测量结果将更精确。在带有4个端子的模块上连接二线电缆时，需在热敏电阻上将I。．和M+短接，I一和M-短接，如图5 -11所示。在带有4个端子的模块上连接三线电缆时，通常应当短接M-和I。一并确保所连接电缆Ic+和M+都直接连接到了热敏电阻，如图5-12所示。但SM331 AI8×RTD例外，其连接电路如图5 -13所示，必须确保Ic -和M-电缆直接连接到热敏电阻上。

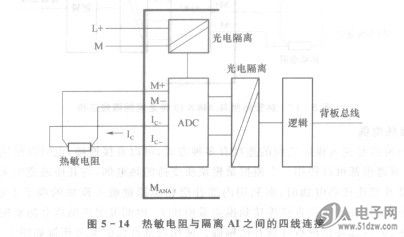

    在带有4个端子模块上连接四线电缆时，通过M+和M-端子测量在热敏电阻上产生电压。连接电缆时要注意极性，在热敏电阻上将Ic+和M-短接，lc和M-短接，并确保所连接电缆Ic+、M+、IC -和M-都直接连接到了热敏电阻，如图5 -14所示。
    图5 -14热敏电阻与隔离AI之间的四线连接

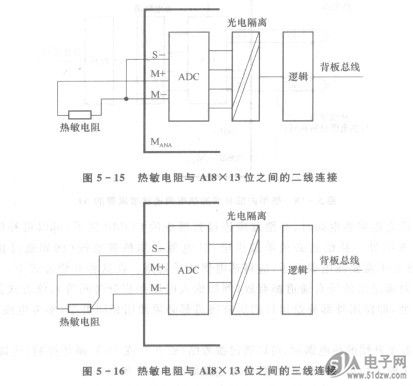

    在带有3个端子模块（如SM331 AI8×13位）上连接二线电缆时，需短接模块的M-和S-端子，连接电路如图5-15所示，三线连接电路如图5-16所示。在带有3个端子模块上连接四线电缆时，电缆的第4条线必须悬空，连接电路如图5 -17所示。
