打开S7 - PLCSIM对话框，将SIMATIC Manager下Blocks文件夹内容下载到CPU。GT4430在PLCSIM对话框内单击“Tools”一“Options”一“Attach Symbols”菜单项，选择当前项目符号表进行符号匹配，然后单击“Insert”一“Vertical Bits”菜单项或单击“Insert Vertical Bit”工具按钮涸插入3个垂直排列的位变量，并指定字节地址分别为IBO，IB1及QB4，调整窗口内的布局并尽量将窗口调到最小，然后单击“图钉”按钮喇以固定窗口，或单击“View”一“AlwaysOn Top”菜单项将窗口始终放置在最顶层。
    打开FB1，单击甜按钮将FB1显示状态切换到监控模式，勾选S_Stop（常闭的停止按钮），将仿真CPU切换到“RUN”或“RUN -P”模式，如图6- 40所示，观察能否启动顺控器并激活Sl。
    ①手动方式调试：取消对S_Mode的勾选（切换刭手动方式），勾选S_Start，然后取消（按启动按钮），观察能否激活S2；勾选Bl并取消，看能否激活S3并驱动KM1；勾选B2，看能否激活S17并驱动KM2，同时取消对KM1的驱动；勾选SB1并取消，看能否激活S18并驱动KMl;勾选B3，看能否激活S19并驱动KM3，同时取消对KM1的驱动；勾选SB2并取消，看能否激活S20并驱动KM1；勾选B4，看能否激活S21并驱动KM4，同时取消对KM1的驱动；勾选SB3并取消，看能否激活S2。
    ②自动方式调试：勾选S- Mode（切换到自动方式），勾选S- Start然后取消（按启动按钮），观察能否激活S2；勾选B2、B3、B4，然后勾选Bl并取消，看能否同时激活S4、S8、S12所在的分支，观察一个分支执行结束后能否等待其他分支，然后同时从分支中跳出并切换到S2。
    ③停止功能调试：在任何状态下，取消对S_Stop的勾选，然后再勾选，看能否激活Sl并取消对所有输出(KM1～KM4)的驱动，然后勾选S- Start再取消（按启动按钮），观察能否激活S2。

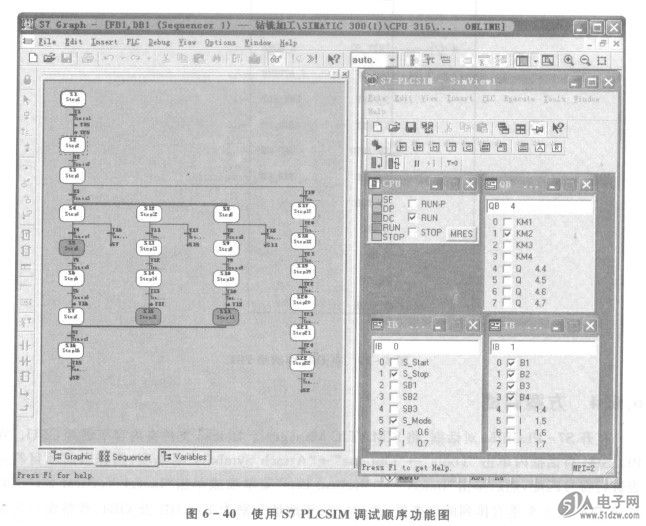

    图6-40使用S7 PLCSIM调试顺序功能图
