在OB1中调用S7 GRAPH功能块
在S7 GRAPH编辑器中单击“Option”一“Block Setting”菜单项，GT4414打开S7 GRAPH功能块参数设置对话框，将FB1设置为标准参数集。其他采用默认值，设置完毕，保存FB1。打开OB1，在编辑器左侧的浏览窗口中展开“FB Blocks”文件夹，双击其中的FB1按钮，在OB1的Nework 1中调用FB1，在FB1上方输入FB1的背景功能块DB1的名称。

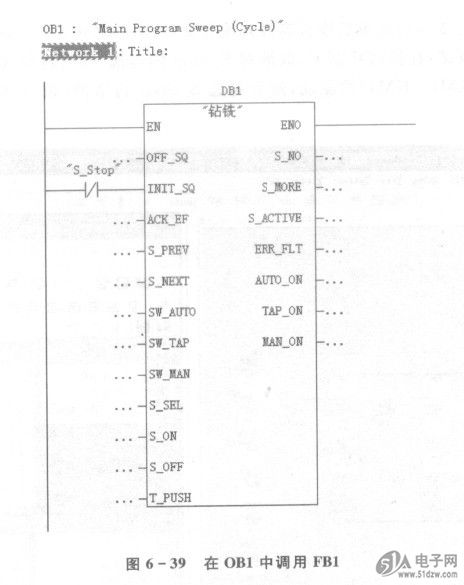

在INIT_SQ端口上输入S_Stop，也就是用停止按钮激活顺控器的初始步Sl，并关闭传送带，最后保存OB1。OB1的程序如图6-39所示。
在OB1中调用S7 GRAPH功能块
在S7 GRAPH编辑器中单击“Option”一“Block Setting”菜单项，GT4414打开S7 GRAPH功能块参数设置对话框，将FB1设置为标准参数集。其他采用默认值，设置完毕，保存FB1。打开OB1，在编辑器左侧的浏览窗口中展开“FB Blocks”文件夹，双击其中的FB1按钮，在OB1的Nework 1中调用FB1，在FB1上方输入FB1的背景功能块DB1的名称。
在INIT_SQ端口上输入S_Stop，也就是用停止按钮激活顺控器的初始步Sl，并关闭传送带，最后保存OB1。OB1的程序如图6-39所示。
