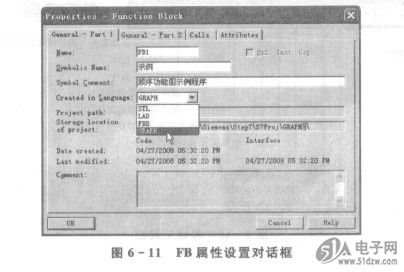

在SIMATIC Manager窗口内双击Blocks文件夹，PGB10603然后单击“Insert”一“S7 Block”一“Function Block”菜单项打开FB属性设置对话框，如图6-11所示。
    图6-11  FB属性设置对话框

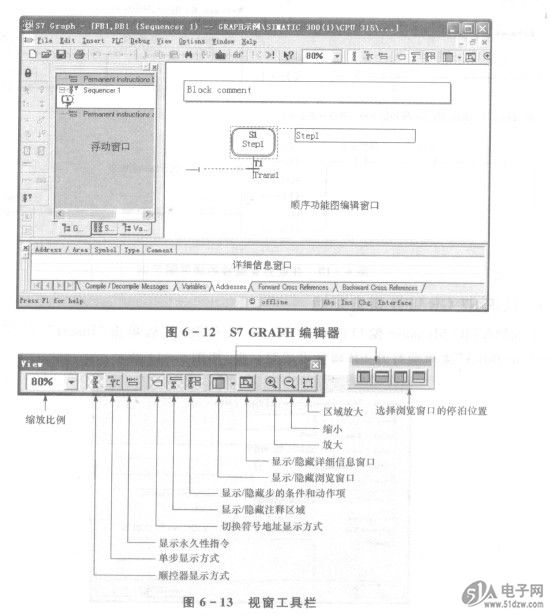

   在“Name”文本框中输入功能块的名称，如FBl;在“Symbolic Name”文本框中输入FB的符号名；在“Symbol Comment”文本框中可选择输入FB的说明文字；在“Created in Language”的下拉列表框中选择FB的编程语言，单击下三角按钮习，在下拉列表框内选择GRAPH语言。最后单击按钮确认并插入一个功能块FB1。双击功能块按钮舀FB1，打开S7 GRAPH编辑器，编辑器自动为FB1生成了第1步Sl Stepl和第一个转换Tl Transl，如图6-12所示。
    S7 GRAPH编辑器由生成和编辑程序的工作区、标准工具栏、视窗工具栏、浮动工具栏、详细信息窗口和浮动的浏览窗口(Overview Window)等组成。


    视窗工具栏上各按钮的作用如图6 -13所示。
    Sequencer浮动工具栏上各工具按钮的作用如图6-14所示。
    转换条件编辑工具栏各指令的含义如图6 -15所示。
    单击标准工具栏上的按钮厨l可显示或隐藏左视窗。左视窗有3个选项卡：“图形(Graph-ic)”迭项卡、“顺控器(Sequencer)”选项卡和“变量(Variables)”选项卡，如图6-16所示。
