状态字用于表示CPU执行指令时所具有的状态信息。 EXB30-48S12J一些指令是否执行或以何方式执行可能取决于状态字中的某些位；执行指令时也可能改变状态字中的某些位，在位逻辑指令或字逻辑指令中可访问并检测这些位。S7 - 300/400系列PLC状态字的结构如图2-4所示。深圳市品扬科技有限公司
    (1)首位检测位
    状态字的位O称为首位检测位(FC)。若FC位的状态为O，则表明一个梯形逻辑网络的开始，或指令为逻辑串的第1条指今。CPU对逻辑串第1条指令的检测（称为首位检测）产生的结果直接保存在状态字的RLO位中，经过首次检测存放在RLO中的0或1被称为首位检测结果。FC位在逻辑串的开始时总是O，在逻辑串指令执行过程中FC位为1，输出指令或与逻辑运算有关的转移指令（表示一个逻辑串结束的指令）将FC清0。
    (2)逻辑操作结果
    状态字的位1称为逻辑操作结果RLO(Result of Logic Operation)。该位存储逻辑指令或比较指令的结果。在逻辑串中，RLO位的状态能够表示有关信号流的信息，RLO的状态为l，表示有信号流（通）；RLO的状态为O，表示无信号流（断）。可用RLO触发跳转指令。
    (3)状态位
    状态字的位2称为状态位(STA)。状态位不能用指令检测，它只是在程序测试中被CPU解释并使用。如果一条指令是对存储区操作的位逻辑指令，则无论是对该位的“读”或“写”操作，STA总是与该位的值取得一致；对不访问存储区的位逻辑指令来说，STA位没有意义，此时它总被置1。
    (4)“或”位
    状态字的位3称为“或”位(OR)。在先“与”后“或”的逻辑串中，OR位暂存逻辑“与”的操作结果，以便进行后面的逻辑“或”运算。其他指令将OR位清O。
    (5)溢出位
    状态字的位4称为溢出位(OV)。溢出位被置1，表明一个算术运算或浮点数比较指令执行时出现错误（溢出、非法操作、不规范格式）。如果后面的算术运算或浮点数比较指令执行结果正常，OV位就被清O。
    (6)溢出状态保持位
    状态字的位5称为溢出状态保持位（或称为存储溢出位）(OS)。OV被置1时，OS也被置1；OV被清O时，OS仍保持。所以它保存了OV位，可用于指明在先前的一些指令执行中是否产生过错误。只有JOS(OS=1时跳转)、块调用指令和块结束指令才能复位OS位。


    (7)条件码l和条件码0

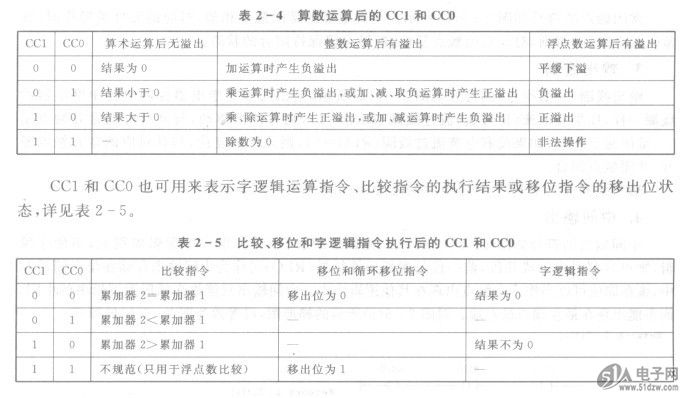

    状态字的位7和位6称为条件码1(CCl)和条件码O(CCO)。这两位结合起来用于表示在累加器1中产生的算术运算或逻辑运算结果与O的大小关系（详见表2 -4）。
    CC1和CCO也可用来表示字逻辑运算指令、比较指令的执行结果或移位指令的移出位状态，详见表2-5。
    表2-5  比较、移位和字逻辑指令执行后的CC1和cco
    (8)二进制结果位
    状态字的位8称为二进制结果位(BR)。它将字处理程序与位处理联系起来，在一段既有位操作又有字操作的程序中，用于表示字操作结果是否正确（异常）。将BR位加入程序后，无论字操作结果如何，都不会造二进制逻辑链中断。在LAD的方块指令中，BR位与ENO有对应关系，用于表明方块指令是否被正确执行：如果执行出现了错误，则BR位为0，ENO也为0；如果功能被正确执行，则BR位为1，ENO也为1。
