我们先研究串叠级联差分对与阴极跟随器直耦的电路。FDD3672这种电路称为Hedge电路，名称取自设计者的名字（尽管原电路不含阴极跟随器），见图6.38。

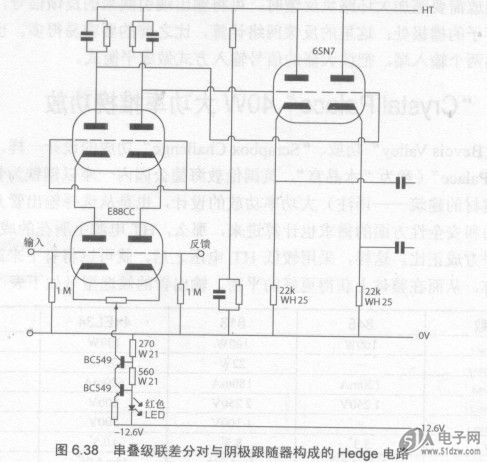

    图6.38串叠级联差分对与阴极跟随器构成的Hedge电路


    有关电路中各个部分的设计，可参见第2章。我们现在从其他角度研究这一电路。
    简单的差分对不是理想的分相器，必须通过设计，在电路细节上加以完善，才能获得良好的分相效果。阳极负载电阻必须进行配对，为避免出现工作状态的迁移，还需采用余量大的电阻规格，并要经过老化。尾巴恒流源，应做成有尽可能高的输出电阻；为了保证高频段仍有高的输出电阻，要设法令阴极处的对地杂散电容最小化。如果具各条件，可对电子管进行筛选配对，这能给电路带来好处。
    电路上的每对电子管，都需要由专门的灯丝电源供电（即相互之间要分开供电），并要做好电位的处理。这比较麻烦，但必须要这样做。阴极跟随器的灯丝电位，需抬升至约200V，差分对上方的级联管灯丝电位，需抬升至约100V，而差分对管子的灯丝电位则为OV。如果不按要求来做，那么，就会因灯丝与阴极之间出现绝缘击穿或漏电，而引发种种不良后果；灯丝可能还会向阴极发射电子，然后混进阳极电流中。你切勿忘记这方面的要求！
    类似于前面提到的情况，对于这里的差分对管子（不包括级联管），真正能令人满意的唯一选择是E88CC。使用其他型号的电子管，都会造成HT电压的浪费。差分对管子的阴极通常要处于很低的电压下，为2.5V:与此同时，有一半的信号电压出现在差分对管子的阴极处。所以，需设一个辅助负电源，为尾巴恒流源供电。
    当功放需要施加大环路负反馈时，可将输出端引回来的反馈信号，接在差分对右侧管子的栅极处；这里的反馈网络计算，比之前的要容易得多。也可以利用差分对的两个输入端，把放大器的信号输入方式做成平衡式。
