S7-300/400系列PLC采用模块化结构，AEO04B48N-L所有模块均安装在标准机架（导轨）上。以S7-300为例，其机架标称长度有160 mm、482 mm、530 mm、830 mm、2 000 mm其5种规格，一个机架最多可以安装1个电源模块、1个CPU模块、1个接口模块及8个I/O模块（如信号模块、通信处理器模块、功能模块、占位模块、仿真模块等），可根据实际需要进行选择。机架可以采用水平方向安装，也可以采用垂直方向安装，安装形式如图1-6所示。若采用水平方向安装，则CPU和电源必须安装在左面。垂直安装时，CPU和电源必须安装在底部，必须保证以下最小间距：
    ·机架左右的最小间距为20 mm；
    ·单层组态安装时，上下的最小间距为40 mm；
    ·两层组态安装时，上下的最小间距为80 mm。

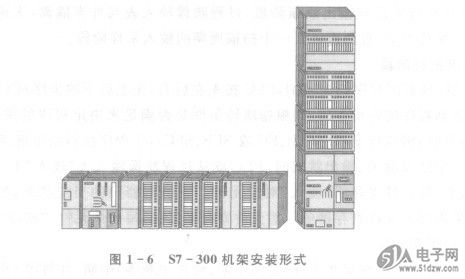

     图1-6 S7 - 300机架安装形式
