1．普通稳压二极管结构和工作原理解说称为隧道击穿，HS3000这个近似不变的电压称为齐纳电压，对硅稳压二极管而言，稳定电压在5V以下的器件靠齐纳电压工作。
    当反向电压比较高时，受强电场作用形成大的反向电流，而电压基本不变，称为雪崩击穿，这一基本不变的电压称为雪崩电压。对硅稳压二极管而言，稳定电压在7V以上的器件靠雪崩电压工作。
     图7-32稳压二极管U-I特性曲线


     2．稳压二极管U-/斗寺性曲线解说
     如图7-32所示是稳压二极管U-/特性曲线，它可以说明稳压二极管的稳压原理。从图7-34中可以看出，这一特性曲线与普通二极管的U-/特性曲线基本一样。Ⅸ轴方向表示稳压二极管上的电压大小，y轴方向表示流过稳压二极管的电流大小。
    从第一象限的曲线可以看出，它同普通二极管的正向特性曲线一样，此时相当于给稳压二极管PN结加正向偏置电压，稳压二极管在进行稳压作用时则不用这种偏置方式，这一点与普通二极管明显不同。稳定电流，稳压二极管就不会损坏。如果反向电流再增大，则稳压二极管也会损坏。


    综上所述，利用稳压二极管构成稳压电路时，必须给稳压二极管的PN结加上反向偏置电压。
    3．温度补偿型稳压二极管工作原理解说

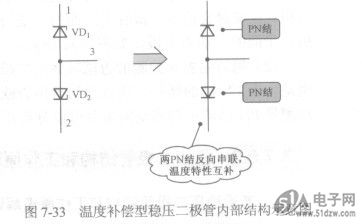

    如图7-33历示是温度补偿型稳压二极管内部结构示意图。一些要求电压温度特性较高的场合，采用多种措施来进行温度补偿。温度补偿型稳压二极管在工作时，1脚和2脚不分，内部的两只稳压二极管的性能相同，两只二极管中一只工作在正向，另一只工作在反向，这样两个PN结一个为正向偏置，另一个为反向偏置。
