电感器的滤波功能
    由于电感器会对脉动电流产生反电动势，X5045P2对交流电流其阻值很大，但对直流阻值很小，如果将较大的电感器串联在整流电路中，就可以使电路中的交流电压阻隔在电感器上，而滞留部分则从电感线圈流到电容器上，起到滤除交流的作用。
    通常电感器与电容器构成LC滤波电路，由电感器阻隔交流，而电容器则将直流脉动电压阻隔在电容器外，继而使LC电路起到平滑滤波作用。图2-15所示为电感器滤波功能在电磁炉电源电路中的应用。

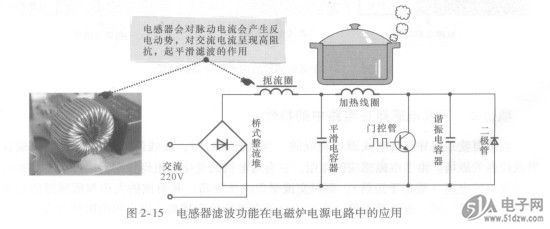

    图2-15  电感器滤波功能在电磁炉电源电路中的应用


   从图2—15中可以看到，交流220V输入，经桥式整流堆整流后输出直流300V，然后经扼流圈及平滑电容器为加热线圈供电。电路中的电感器，即扼流圈的主要作用就是用来阻止直流电压中的交流分量和脉冲干扰。
