1．实物照片

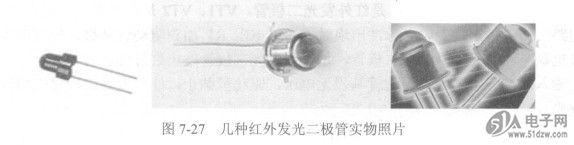

    如图7-27所示是几种红外发光二极管实物照片，LCM600Q它的管壳顶部有一个发光窗。
    图7-27几种红外发光二极管实物照片
    常见的红外发光二极管，其功率分为小功率(l～lOmW)、中功率(20～50mW)和大功率( 50～lOOmW)三大类。


    2．红外发光二极管结构及工作原理解说

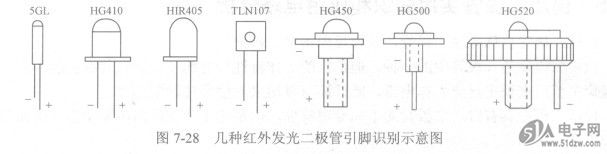

    红外发光二极管基本结构是一个PN结，所以它的两根引脚也有正、负之分，如图7-28所示是几种红外发光二极管引脚识别示意图。红外发光二极管的结构、原理与普通发光二极管相近，只是使用的半导体材料不同。红外发光二极管通常使用砷化镓(GaAs)、砷铝化镓(GaAIAs)等材料，采用全透明或浅蓝色、黑色的树脂封装。


    图7-28几种红外发光二极管引脚识别示意图
    红外发光二极管的管压降约为1.4V，工作电流一般小于20mA。为了适应不同的工作电压，回路中时常串联限流电阻。
