逆变器电路是为背光灯提供交流高压的电路模块，02962447-L其电路在识读时，应从输入的控制信号及电压人手，通过电路的工作流程，逐一了解电路中主要元器件的作用，如图9-17所示。
    图9-17典型数字平板电视机逆变器电路供电信号处理过程


    根据上述4个部分，可对各种单元电路模块的基本信号处理过程有一个大致了解，在此基础上识读具体的电源电路模块电路原理图便容易多了，以音频单元电路模块为例，在进行识图分析时，可从电路中信号流程、集成电路引脚功能等多方面人手，完成对电路的识读分析，如图9-18所示。

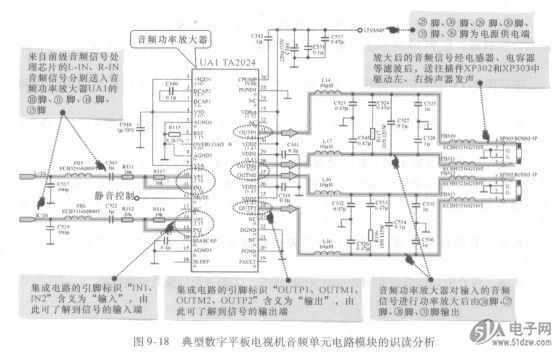

    图9-18典型数字平板电视机音频单元电路模块的识读分析
