控制电路是整个液晶电视机的控制核心，如图9-15所示。02301.25MXP主要用来接收人工指令信号（遥控信号、操作按键的信号），并输出控制信号，送往各个电路中，协调各电路的工作，实现对液晶电视机的频道、频段、音量、声道以及亮度等的控制功能。

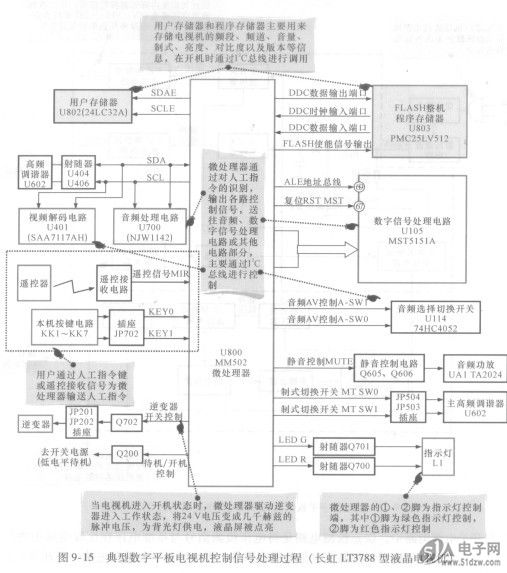

    图9-15典型数字平板电视机控制信号处理过程（长虹LT3788型液晶电视机）


    供电系统工作过程
    由于液晶电视机各电路模块所需的供电电压不同，通常将电源供电电路分为两部分：其中一部分是开关电源电路；另一部分是逆变器电路。
    开关电源电路
    液晶数字平板电视机电源电路采用开关电源结构形式，该电路主要是由交流输入电路、整流滤波电路、开关振荡电路、开关变压器、误差检测电路（光耦合器等）及二次侧输出电路等部分构成的，如图9-16所示。在对这些电路进行识图时，可根据电压经过上述元器件后所产生的变化对该电路的功能进行了解。
    图9-16典型数字平板电视机开关电源电路供电信号处理过程


    在开关电源电路中，误差检测电路是将电压检测信号与基准电压在比较电路中进行比较，其误差形成控制信号，控制信号是负反馈信号，再去控制开关振荡电路，使开关电源的输出得到稳定。
