数字平板电视机的电视信号接收电路主要是接收射频信号或有线电视信号，02962572-L并经过一系列的处理后，最后输出视频图像信号和音频信号的电路。对该部分电路识读时，可从接收信号的电路中逐步处理过程人手，通过逐一了解各功能部件对信号的处理及经处理后信号的变化来进行识读。最终完成对数字平板电视机电视信号接收电路的识读和了解。

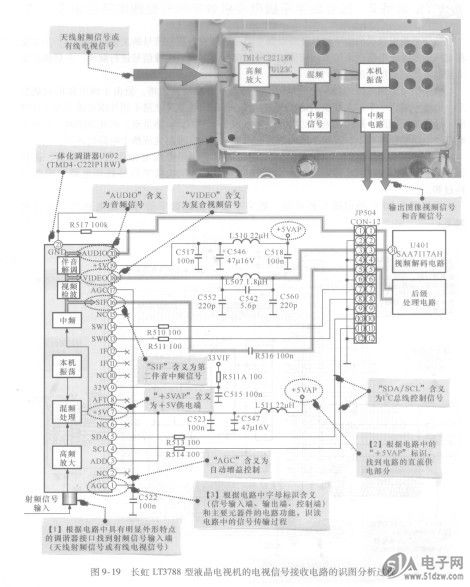

    下面，我们将长虹LT3788型液晶电视机的电视信号接收电路作为识读案例，进行识图分析训练。图9-19所示为长虹LT3788型液晶电视机的电视信号接收屯路的识图分析过程。
    根据图9-19中的识图分析可知，数字平板电视机电视信号接收电路的识图过程如下：
    ●天线接收的高频电视机信号或有线、数字信号送人到一体化调谐器U602(TMD4-C221PIRW)中。
    ●该一体化调谐器U602集成了调谐和中频两个电路功能，由天线插口送人的射频信号经其内部高频放大、调谐、变频、视频检波和伴音解调等处理后，从U602的⑩脚输出复合视频信号（CVBS信号）；⑩脚输出第二伴音中频信号；⑩脚输出音频信号。
    ●复合视频信号经接口JP504的③脚送到视频解码电路U401的⑨脚进行视频处理。
    ●第二伴音中频信号和音频信号经JP504的⑤、①脚送至后级处理电路中。
