手机的数据处理电路是手机中进行各种数据处理的关键电路，01839906-L识读该电路主要根据电路中关联引脚的字母标识含义来了解数据处理的内容，从而找到与之关联电路的数据传输线路，进而弄清楚数据处理电路部分不同引脚所关联电路的信息，完成电路的识图过程。
    下面，我们将Nokia N8- 00型手机微处理器及数据处理电路中的数据处理电路部分作为识读案例，进行识图分析训练。图8-32所示为Nokia  N8 - 00型手机数据处理电路部分的识图分析过程。
    根据图8-32中的识图分析可知，Nokia N8-00型手机数据处理电路部分的识图分析过程如下：
    ●微处理器及数据信号处理芯片D2800内部的数据处理部分处理手机中大部分数据信号，包括GPS模块数据信号、射频电路数据信号、USB电路数据信号、蓝牙电路数据信号、语音电路数据信号、无线网络电路数据信号、SIM卡电路数据信号及音频处理及电源管理部分的数据信号。
    ●射频电路部分在收／发两种状态下的数据都由微处理器及数据处理芯片D2800进行处理。
    如在手机接收信号状态下，来自射频电路部分的接收数据信号先送入微赴理器及数据处理芯片的K4、J4、J2、K3、L4脚，经处理后由T17脚输出，送往后级语音电路部分；手机发射信号状态下，来自语音电路中的话筒信号送人微处理器及数据处理芯片的D13脚，经处理后由H3、J3、H4、F4脚输出，送往射频电路部分。
    手机语音电路的识图方法
    手机的语音电路是手机内处理、传输语音信号的电路单元，对此类电路的识读，要找准信号传输的“线路”，根据语音信号传输的流程进行识读。

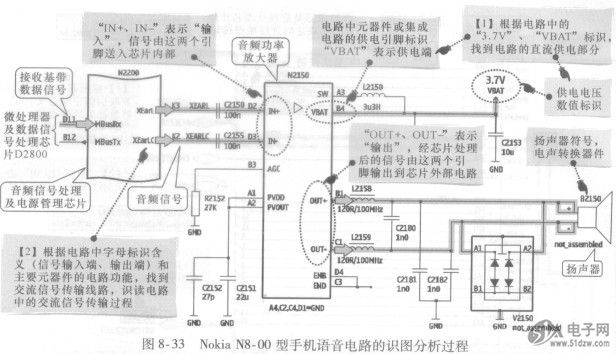

    下面，我们将Nokia N8-00型手机的语音电路作为识读案例，进行识图分析训练。图8-33所示为Nokia N8- 00型手机语音电路的识图分析过程。


    根据图8-33中的识图分析可知，Nokia N8-00型手机语音电路的识图分析过程如下：
    ●当用户选择扬声器接听电话时，由微处理器及数据信号处理芯片D2800送来的接收基带数据信号送人音频信号处理及电源管理芯片N2200中；
    ●接收基带数据信号经N2200进行解码、D-A转换等处理后输出音频信号；
    ●N2200输出的音频信号送入音频功率放大器进行放大后，再经干扰脉冲吸收电路V2150后，送人扬声器中；
    ●扬声器将音频信号变为声波，用户便可以通过扬声器听到声音了。
