手机的存储器电路部分是微处理器及数据处理电路中的重要电路，00821240-L该电路主要由存储器、微处理器及数据信号处理芯片的相关引脚构成的。识读该部分电路重点是找到存储器关联电路进行数据存、取的线路，以及存储器的基本供电条件，即找出电路的核心内容，完成对电路识图过程。

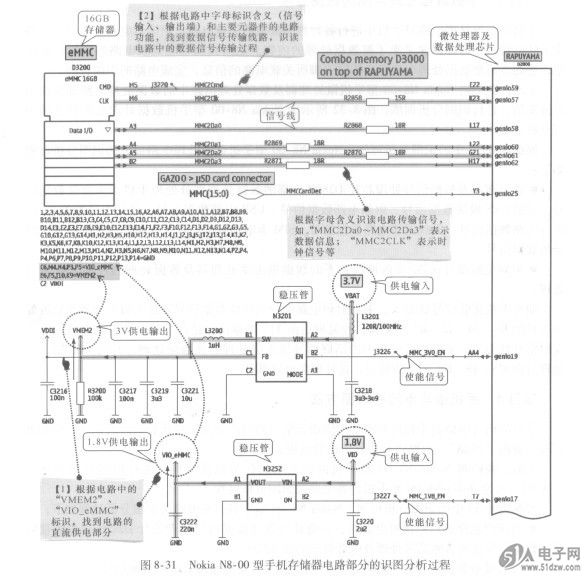

    下面，我们将Nokia N8- 00型手机微处理器及数据处理电路中的存储器电路部分作为识读案例，进行识图分析训练。图8.31所示为Nokia N8-00型手机存储器电路部分的识图分析过程。


    根据图8-31中的识图分析可知，Nokia N8-00型手机存储器电路部分的识图过程如下：
    ●直流供电过程：电源电路送来的1. 8V直流供电电压经稳压管N3252稳压后，输出VIO_eMMC (1.8V)为16GB大容量存储器供电；同时，电源电路送来的3.7V直流供电电压经稳压管N3201稳压后，输出VMEM2 (3V)，也为16GB大容量存储器供电；两组供电构成存储器的基本供电条件。
    ●数据信号的处理过程：16GB大容量存储器与微处理器及数据处理芯片之间通过6条信号线进行通信，完成数据的存储及调用。
