晶体二极管具有整流作用

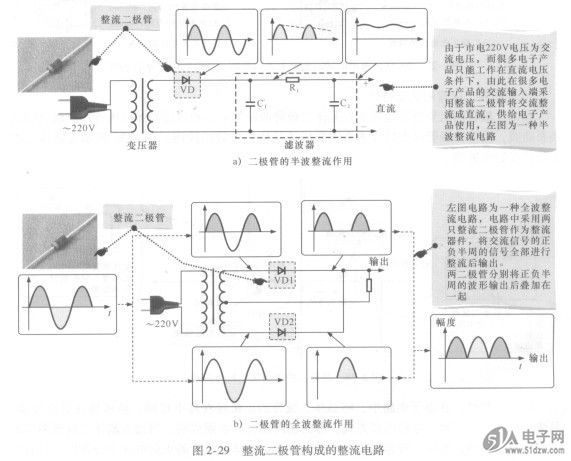

    我们知道，晶体二极管具有单向导电特性。ZR36442BGCF因此可以利用晶体二极管组成整流电路，将原本交变的交流电压信号整流成网相脉动的直流电压信号，变换后的波形小于变换前的波形。图2.29所示为整流二极管构成的整流电路。
    ●半波整流电路中的二极管，由于二极管具有单向导电特性，在交流输入电压处于正半周时，晶体二极管导通；在交流电压负半周时，晶体二极管截止，因而交流电经晶体二极管VD整流后就变为脉动直流电压（缺少半个周期）。然后再经RC滤波即可得到比较稳定的直流电压。


    ●全波整流电路中的二极管，在该电路中，变压器二次绕组分别连接了两个整流二极管。变压器二次绕组以中间抽头为基准组成上下两个半波整流电路。依据二极管的功能特性二极管，VD1对交流电正半周电压进行整流；二极管VD2对负半周电压进行整流，这样最后得到两个半波整流合成的电流，称为全波整流。
