    练会电磁炉检测控制电路的识图方法
    电磁炉检测控制电路是电磁炉中功率输出电路的前级电路部分，同时也是整机各部分的检测、控制电路，对该类电路进行识读时，主要根据电路的功能和信号特点，找到电路中关键元器件引脚标识将电路信号线路进行识读，最终完成对电磁炉检测和控制电路的识读和了解。
    下面，我们将格兰仕C16A型电磁炉中的检测控制电路作为识读案例，进行识图分析训练。

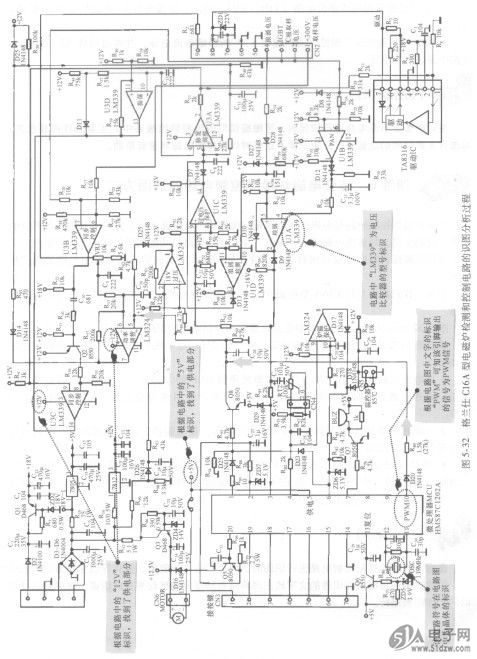

    图5-32所示为格兰仕C16A型电磁炉检测和控制电路的识图分析过程。
    根据图5-32中对识图时的分析可知，格兰仕C16A型电磁炉检测和控制电路的识图过程如下：
    ●由电源电路送来的+5V电压，经微处理器MCU的⑤脚送人，为微处理器提供工作屯压；微处理器的⑩脚和⑩脚外接晶体OSC用来产生时钟振荡信号，使微处理器正常工作。
    ●由微处理器MCU的⑩脚输出PWM驱动信号，经电阻器、电容器滤波后，送人电压比较器LM324的⑤脚。
    ●PWM驱动信号经电压比较器LM324进行功率调整后，再由⑦脚输出，送往U3A(LM339)的⑤脚，经PWM后，由U3A的②脚输出PWM信号，送往IGBT驱动控制电路中，经处理后送往功率输出电路中。
    【特别提示】
    在对电磁炉的检测控制电路进行识图时，可以以信号的流程、变化等信息作为识读的依据，识读过程中可根据标识性的文字或图形再将电路部分连接起来完成识读，这样可以使识读的工作顺利进行。
