图4-35所示为单电源互补对称电路，简称“OTL”电路（其含义是没有变压器的功率放大电路）。互补对称式OTL功率放大电路采用了两个导电极性相反的晶体三极管，BAT54JFILM因此只需要相同的一个基极信号电压即可。
    图4-35中，VT2为NPN型晶体三极管，VT3为PNP型晶体三极管。推动级VT1集电极输出电压，即Vrl2和VT3的基极信号电压，VT1的集电极电阻R1、R2同时为Vrl2、VT3提供基极偏置电压，使其工作在放大状态。电容C。接在输出端与负载之间，起到隔直流、交流的作用。电容C。两端由于充电而有直流电压Uc4=Ucc/2（充电所至），因此它还是VT3的直流电源。

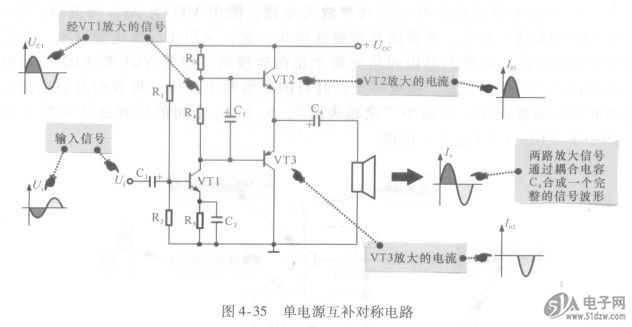

    图4-35单电源互补对称电路
    输入信号阢通过电容C，耦合到晶体三极管VT1基极，经VT1放大为信号在信号Uc，正半周，VT2导通，VT3截止，输出放大的电流在信号Uc,负半周，VT3导通，VT2截止，输出放大的电流为k。输出放大信号通过输出耦合电容C。在扬声器上合成一个完整的信号波形。


    单电源互补对称电路中，每只晶体三极管的工作电压不是Ucc，而是Ucc/2。

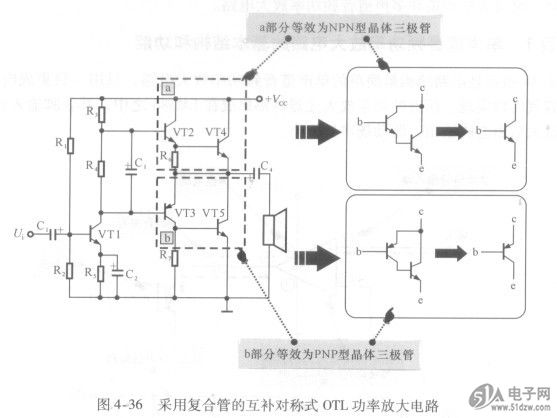

    为了提高输出功率，功放管可以采用复合管的形式。图4-36所示为采用复合管的互补对称式OTL功率放大电路。图中标识a的部分为两个NPN型晶体三极管组成的复合管，等效为一个NPN型晶体三极管。图中标识b的部分为一个PNP型晶体三极管和一个NPN型晶体三极管组成的复合管，等效为一个PNP型晶体三极管。
    在图4-36中，VT2和VT4组成一个NPN型复合管，VT3和VT5组成PNP型复合管。VT1为前置推动级。R6和R，称力泄放电阻，主要是泄放掉VT2和VT3的一部分反向饱和电流，以使复合管的温度稳定。R。的作用是建立VT2和VT3基极间的电压，以提供适当的静态偏置电压，减小交越失真。


    由图4-36可知，当正半周信号加到VT2、VT3基极时，VT2导通，VT3截止，信号经VT2、VT4放大后，通过耦合电容C4流过扬声器；当负半周信号加到VI2和VT3基极时，VT2截止，VT3导通，信号经过VT3和VT5放大后，经耦合电容C2也加到负载上；输出放大信号通过输出耦合电容C4在扬声器上合成一个完整的信号波形。
