洗涤控制电路是洗衣机对衣物进行洗涤时用于控制的电路部分，CY8C22345-24SXI该部分电路主要是由电动机、控制芯片等构成的，对该类电路进行识读时可根据控制信号的流程对其进行识读，将复杂的电路进行简单化，最终完成对洗衣机洗涤控制电路的识读和了解。
    下面，我们将以海尔XQB45-A型波轮洗衣机的洗涤控制电路部分作为识读案例，进行识图分析训练。

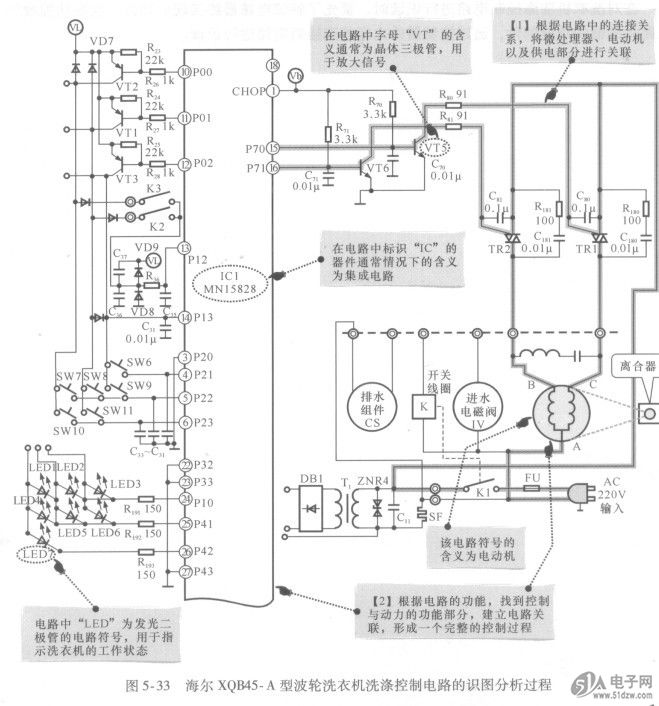

    图5-33所示为海尔XQB45-A型波轮洗衣机洗涤控制电路的识图分析过程。


    根据图5-33中对识图时的分析可知，海尔XQB45-A型波轮洗衣机洗涤控制电路的识图分析过程如下：
    图5-33海尔XQB45-A型波轮洗衣机洗涤控制电路的识图分析过程
    ●当洗衣机在洗涤操作时，微处理器在内部程序控制下，由⑩脚、⑩脚轮流输出驱动信号，分别经晶体三极管VT5、VT6后，送到双向晶闸管TR1、TR2的控制极。
    ●当驱动信号送人双向晶闸管时，双向晶闸管TR1、TR2轮流导通，电动机在交流220V的供电条件下开始正、反向旋转，通过传动带（俗称皮带）将动力传输给离合器，离合器带动洗衣机内波轮转动，洗衣机进入“洗涤”状态。
    ●在洗涤开始的同时，微处理器内部定时器开始对洗涤时间进行计时（用户选择洗涤模式不同，如普通洗涤、节水洗涤、加长洗涤等，定时器设定时间不同），当计时时间到后，微处理器⑩脚、⑩脚停止输出驱动信号，电动机停止工作，洗涤完成。
    【特别提示】
    在对洗衣机洗涤控制电路进行识读时，要先了解该电路最终实现的功能，根据功能找到电路中关键的功能部件，通过控制器件之间的连接对电路进行识读。
