带宽取决于变压器的几何结构、铁芯材料的肼值，但与变压器的体积尺寸、绕组匝数无关。如果其他条件相同，铁芯，值越高，可得到越宽的带宽。要获得高肼值的铁芯，可采用高/值的铁芯材料，或使用无间隙的铁芯类型（C型铁芯），又或者两种方法并用。
    在中频段，主要考虑绕组电阻带来的损耗。为此，有必要将次级绕组的电路，AT93C66B通过反射电阻的形式画进初级绕组电路中，如图4,20所示（译注：图中的Rp为初级绕组电阻，尺。为次级绕组电阻，Ⅳ为初次级绕组的匝数比）。

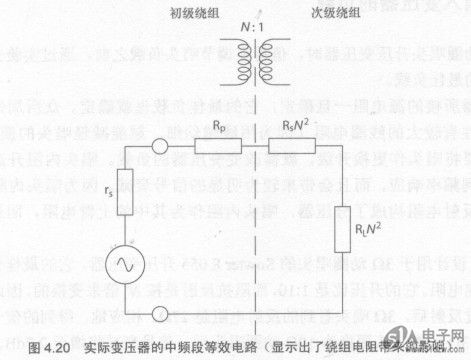

    图4.20实际变压器的中频段等效电路（显示出了绕组电阻带来的影响）


    在高频段，实际变压器的等效电路则复杂了许多，如图4.21所示。
    在这个高频段等效模型电路中，初级绕组电路已反射到了次级绕组电路中。初级绕组电路的源电阻、初级绕组电阻以及次级绕组电阻，已合并处理，作为一个电阻R。。绕组电容合并处理为两个电容（Cl和C2），同时给出了与漏感的连接。所得到的电路是一个经典的佤通滤波器，其最终衰减率为18dB/oct。如果元件取值合适，这个电路可以精确模拟出真实变压器的高频特性。由于这个模型电路为经典的滤波器，那么，我们就可以运用有关滤波器的规则。其中最重要的规则是，端接电阻的取会严重影响到滤波器的性能。对于一般的滤波器来说，这个端接电阻主要考虑源电阻和负载电阻即可，而对于变压器来说，我们还应把负载电容一并考虑在内。
