图13-23所示为采用干簧管继电器G5NB-1A-E-12V的门窗防入侵语音报警电路，该电路主要由磁控型干簧管继电器、可控硅触发电路和语音报叫电路等组成。干簧管装在门框上，永久磁铁装在门上。平时，门处于关闭状态，由于干簧管KR与永久磁铁相距很近，KR内的常开触点靠磁铁的磁力而吸合，可控硅SCR的控制极G无触发电流，SCR呈阻断状态，后级的音响报叫电路无电不工作。
    当小偷破门而入时，门上的磁铁随门远离干簧管KR，干簧管KR的常开触点失去磁力作用，靠簧片弹性而断开，电源电压经最、VD加至SCR的G极，使SCR触发导通，音响报叫电路得电并发出报警信号。


    检测方法
    干簧管继电器有两种类型：一种是本身具有通电线圈的干簧管继电器；另一种是外带永久磁铁的干簧管继电器。其检测方法如下。
    (1)有线圈的干簧管继电器触点的检测。

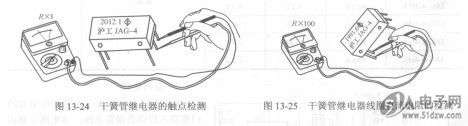

    干簧管继电器有常开触点(H)型和转换触点(Z)型两种。图13-24是Z型的检测示意图。
    选用万用表的Rxl挡，将表笔分别接在常闭触点的两引脚上，阻值应为0Q。然后，用表笔接触常开触点的引脚，阻值应为无穷大。再给继电器的线圈加上该元件的额定电压，通电线圈产生的磁场使常开的舌簧片磁化，将常闭触点转为开路，将常开触点转为闭合。此时，，原常闭触点的阻值变为无穷大，常开触点的阻值则变为OQ，与通电前的阻值情况相反，说明该Z型继电器良好。若万用表有一定阻值或无指示，则说明该继电器有故障。
    对于只有一组触点的常开(H)型继电器，测试方法同前。线圈通电前及通屯后的阻值应分别为无穷大和OQ。
    (2)永久磁铁干簧管继电器触点的检测。
    将万用表置于Rxl挡，使永久磁铁远离干簧管，再用万用表的两支表笔分别接触干簧管(H型)的两引脚，此时表的指示值应为无穷大。然后，将永久磁铁平行移近干簧管，在移至相距6～lOmm时，万用表的指示值变为OQ，说明该H型永久磁铁干簧管继电器的触点良好。用上述方法同样可以检测Z型继电器。测试时，若万用表的指示有一定阻值或无指示，则表明继电器的簧片有故障。
    (3)干簧管继电器线圈直流电阻的检测。
    以JAG-4型干簧管继电器为例说明其检测方法。将万用表拨至Rxl00挡，两表笔分别接线圈两引脚，如图13-25所示。JAG-4-1HB型继电器线圈的直流电阻应为1250Q，JAG-4-4HB型继电器的线圈电阻应为270Q。如测得的阻值与标称阻值基本接近，则表明线圈是好的；如测得阻值为零，则表明线圈内部引脚已短路；如测得阻值为无穷大，则表明线圈开路；如测得阻值与标称值相差很大，则说明线圈内部有问题。
