矩形焊盘。矩形焊盘的外形结构如图6-40所示。这种焊盘HFD2/024(4078 2A)设计精度要求不高，结构也比较简单，一般在一些大电流的印制板中采用，这种形式可获得较大的载流量。由于其制作方便，非常适合在手工制作的印制电路板中使用。
    图6-40矩形焊盘的外形结构

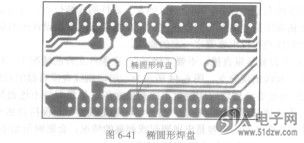

    椭圆形焊盘。椭圆形焊盘的外形结构如图6-41所示。这种焊盘设计常用于双列直插式器件的安装。
    图6-41椭圆形焊盘


    不规则焊盘。除了上面介绍的规则焊盘外，在印制电路板的焊盘设计中，常需要根据电路的实际情况对焊盘进行变换，以适应电路的需要。如图6-42所示焊盘，是由于电路密集，为了避免焊盘与临近导线之间发生短路，保证整个电路的稳定性和可靠性，将圆形焊盘切去一部分，就变成这种不规则焊盘。
